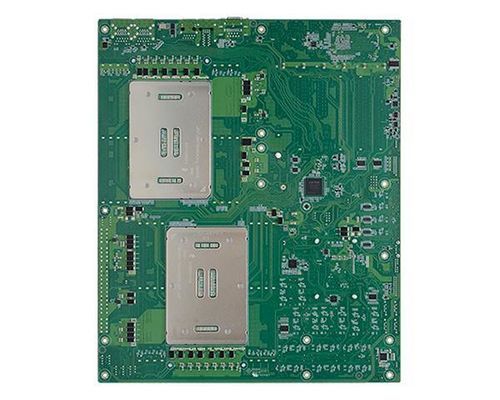

ATX主板 ERX810-C741

Intel® XeonIntel®DDR5 SDRAM

ERX810-C741 是 DFI 的一款服务器级 ATX 工业主板，适用于 Intel® Xeon® Scalable 第5代和第4代处理器。其具备超大内存容量、大量 PCIe Gen5 扩展以及带外管理功能，适合机架和专用设备等高要求场景。

主要亮点

• 支持 Intel® Xeon® Scalable 第5/第4代（LGA 4677），含经验证的高 TDP SKU。
• 超大内存容量：16 个 DDR5 ECC‑RDIMM 插槽（最高 2048 GB），DDR5 频率可达 5600 MHz。
• 扩展与存储丰富：多条 PCIe Gen5 插槽（4 × x16、2 × x8）、M.2 支持，I/O 丰富，包括 4 × Intel® GbE 与 IPMI/Redfish 带外管理（BMC AST2600）。

技术规格

• 处理器：兼容 Intel® Xeon® Scalable 第5/第4代（LGA 4677），TDP 最多 270 W。已验证 SKU 示例：Intel® Xeon® Gold 6548Y+、6548N、6538N、6530 及代表性第4代型号。
• 芯片组：Intel® C741。
• 内存：16 × ECC‑RDIMM，最高 2048 GB；DDR5 最高 5600 MHz。
• BIOS：Insyde。
• 管理 / BMC：AST2600，支持 IPMI 与 Redfish 的带外远程管理。
• 显示 / 图形：1 × DisplayPort（DP）单屏输出。
• 扩展：4 × PCIe x16（Gen5）、2 × PCIe x8（Gen5）、1 × M.2 M key 2280。
• 音频：ALC888S 编解码器；提供内部前置音频接口。
• 以太网 / 网络：4 × Intel® I210 控制器；IPMI LAN 使用 RTL8211F。
• 后置 I/O：4 × GbE、1 × 专用 IPMI LAN、1 × RS-232/422/485（DB-9）、4 × USB 3.2 Gen1、1 × PS/2、1 × DP。
• 内部 I/O：1 × RS-232/422/485、2 × USB 3.2 Gen1、2 × USB 2.0、1 × 立式 USB 2.0、前置音频、4 × SATA 3.0（RAID 0/1/5/10）、16 位 DIO、LPC、SMBus、2 × MCIO。
• 安全：支持 TPM 2.0。
• 电源：ATX 型式。
• 环境 / 工作温度：0 至 45 °C。
• 机械 / 尺寸：305 × 365 mm；PCB 高度由制造商给出。
• 标准与认证：CE、FCC、RoHS、UKCA。
• 包装清单：ERX810-C741 主板（770-ERX8101-000G）、M.2 螺丝与支柱、I/O 挡板、500 mm SATA 数据线、2 个风扇/散热支架。
• 原产国：台湾。
