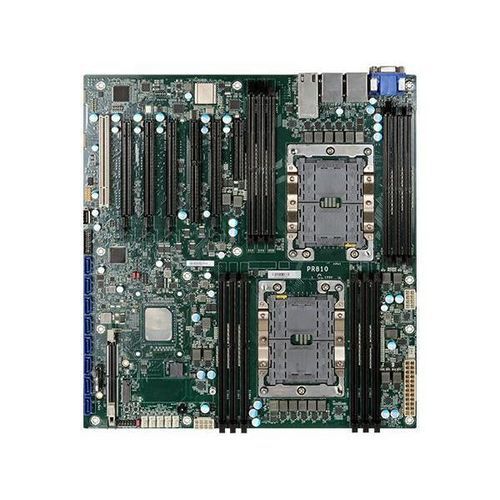

EATX主板 PR810-C622

Intel® XeonIntel® C622DDR4

概述
PR810-C622 是 DFI 的一款 EATX 服务器主板，面向边缘服务器和工业应用。支持第1代/第2代 Intel® Xeon® Scalable 处理器（LGA 3647），提供大容量内存和多种扩展接口，适用于高吞吐量的 I/O 与存储配置。

主要特性

• 尺寸规格：EATX（305 mm x 330 mm）
• 处理器支持：第1/第2代 Intel® Xeon® Scalable（LGA 3647），最高 TDP 165W
• 芯片组：Intel® C622
• 内存：12 x 288 针 ECC RDIMM 插槽，最高 768 GB；DDR4 至 2933 MHz；支持 Intel DC Persistent Memory
• 扩展：4 x PCIe x16（Gen3）、1 x PCIe x8（Gen3，open edge）、1 x PCI、1 x M.2 M-key 2280（PCIe Gen3 x4 NVMe/SATA）、BMC 模块槽（SEM2500/2510）、1 x 专有 100GbE 扩展槽
• 存储与 RAID：8 x SATA III（6 Gb/s），支持 RAID 0/1/5/10
• 网络：2 x Intel® 10GbE（x557-AT2）、2 x Intel® GbE（I210AT）；后置 I/O 包含 2 x GbE（RJ-45）和 2 x 10GbE
• 后/内部 I/O：后置与内部 RS-232（DB-9）、后置 4 x USB 3.1 Gen1、多个内部 USB 接口、可选 VGA、可选与 i210AT 的 IPMI 共享
• 安全与管理：可选 TPM 2.0，BMC 模块槽支持远程管理
• 电源：标准 ATX 接口（8-pin ATX 12V，24-pin ATX）；各轨电流/功耗详见资料
• 操作系统支持：Windows 10 IoT Enterprise LTSC RS5（64-bit）、Windows Server 2016/2019、Linux
• 环境规格：工作温度 0 至 40°C；存储温度 -40 至 85°C；湿度 5 至 90% RH
• 可靠性与认证：MTBF 450,938 小时 @ 25°C（Telcordia Issue 4）；认证 CE、FCC、RoHS、UKCA

包装清单与订购

• 标准包装：1 x PR810-C622 主板，1 x I/O 挡板，1 x 2280 M.2 螺丝（A32-112016-041G），1 x CPU 夹（348-436471-100G）
• 可选项：SEM2500/2510 模块按订购的 P/N 提供
• 原产国：台湾
• 提供多种 SKU/配置（有关 PR810-C622IR / IRV / IRI 变体的订购信息请参见产品页面）

技术规格

• 型号：PR810-C622（EATX）
• 处理器插座：LGA 3647；支持第1/2代 Intel® Xeon® Scalable Platinum/Gold/Silver/Bronze
• 芯片组：Intel® C622
• 内存：12 x 288-pin ECC RDIMM，最高 768 GB；DDR4 至 2933 MHz；支持 Intel DC Persistent Memory
• BIOS：Insyde
• 显示：可选 1 x VGA
• 扩展接口：4 x PCIe x16（Gen3）、1 x PCIe x8（Gen3，open edge）、1 x PCI、1 x M.2 M-key 2280（PCIe Gen3 x4 NVMe/SATA）、1 x BMC 插槽、1 x 100GbE 扩展槽
• SATA：8 x SATA 3（6 Gb/s），支持 RAID 0/1/5/10
• 以太网：2 x Intel® I210AT（GbE）、1 x Intel® x557-AT2（10GbE）
• USB：后置 4 x USB 3.1 Gen1；内部接口：USB 2.0（2x）、USB 3.1 Gen1 headers（2x）、1 x USB 2.0 纵向 Type-A
• 串口：后置 1 x RS-232（DB-9）；内部 1 x RS-232
• 音频 codec：ALC887
• 看门狗：软件可编程系统复位（1–255 秒/分）
• 安全：可选 TPM 2.0
• 电源接口：8-pin ATX 12V、24-pin ATX；功耗详情见规格表
• RTC 电池：CR2032
• 支持 OS：Windows 10 IoT Enterprise LTSC RS5（64-bit）、Windows Server 2016/2019、Linux
• 工作温度：0 至 40°C；存储温度：-40 至 85°C
• 湿度：工作/存储 5 至 90% RH
• MTBF：450,938 小时 @ 25°C；305,034 小时 @ 40°C（Telcordia Issue 4）
• 尺寸 & PCB：EATX 305 mm x 330 mm；PCB 厚度 1.8 mm；顶侧高度 32 mm；底侧 4.0 mm
• 认证：CE、FCC、RoHS、UKCA
