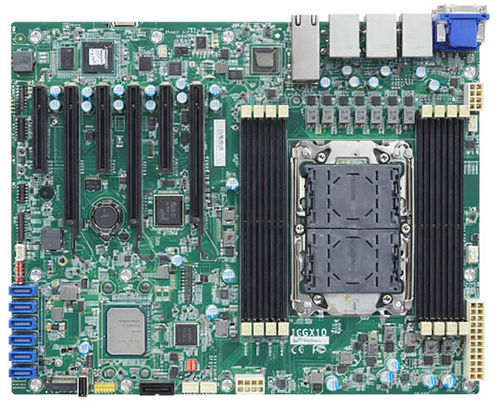

ATX主板 ERX610-C741

Intel® Xeon第四代 Intel® Corex86

ERX610-C741 是 DFI 的一款 ATX 服务器主板，面向边缘与工业服务器应用，支持第5代/第4代 Intel® Xeon® Scalable 处理器，并提供先进的带外管理功能。

主要特性 / 技术规格

• 处理器：支持第5代与第4代 Intel® Xeon® Scalable 系列；LGA 4677 插座；TDP 最多 270W。示例：Intel® Xeon® Gold 6548Y+、6548N、6538N、6530、6526Y、5520+、5515+、4516Y+、4514Y、4510、4510T、4509Y；第4代示例：Intel® Xeon® Gold 6448Y、6438N、6430、6428N、6426Y、6418H、5420+、5418N、5418Y、5415+、4416+、4410T、4410Y。
• 芯片组：Intel® C741。
• 内存：8 个 ECC RDIMM 插槽，最高支持 1024 GB；DDR5 支持最高 5600 MHz。
• BIOS：Insyde。
• 管理 / BMC：BMC AST2600；支持 IPMI 与 Redfish 带外远程管理。
• 显示：单一 DisplayPort 输出（1 x DP）。
• 扩展：3 x PCIe x16 (Gen5)、3 x PCIe x8 (Gen5)；2 x M.2 M-key 2280（用于 NVMe/SSD）。
• 音频：ALC888S 编解码器；1 x 前置音频（内部）。
• 以太网控制器：2 x Intel® I210AT + 2 x Intel® E610-XAT2；IPMI LAN：RTL8211F。
• 后置 I/O：2 x GbE + 2 x 10GbE；1 x 专用 IPMI LAN；1 x RS-232/422/485 (DB-9)；4 x USB 3.2 Gen1；1 x DP。
• 内部 I/O：1 x RS-232/422/485；2 x USB 3.2 Gen1；2 x USB 2.0；1 x 纵向 USB 2.0；1 x 前置音频接头。
• SATA / 存储：4 x SATA 3.0，支持 RAID 0/1/5/10；2 x M.2 M-key 2280 用于 NVMe/存储扩展。
• DIO / SMBus：16 位 DIO；1 x SMBus。
• 安全：支持 TPM 2.0。
• 电源与外形：ATX 机箱规格。
• 环境：工作温度 0 至 60°C。
• 机械 / 尺寸：305 x 244 mm；PCB / 顶部 / 底部高度以厂商说明为准。

包装清单

• ERX610-C741 主板 (770-ERX6101-000G)
• 2 x M.2 螺丝 (A32-112016-041G)
• 2 x M.2 支撑柱 (A33-725019-090G)
• 1 x I/O 护板 (A49-ERX610-000G)
• 1 x SATA 数据线（500 mm）(332-553001-005G)
• 1 x 散热器固定支架 (A51-099027-000G)

原产地 / 可选项

• 原产地：台湾。
• 可选项（示例）：适用于 LGA 4677 的 CPU 散热器 A71-101164-000G（118 x 82 x 106 mm）。
