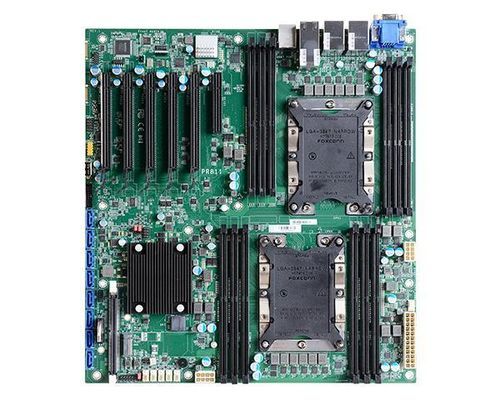

EATX主板 PR811-C622

Intel® XeonIntel® C622DDR4-RDIMM

概述

PR811-C622 是一款 EATX 服务器主板，适用于边缘计算与工业服务器场景。支持 Intel® Xeon® Scalable 第一代与第二代处理器（LGA 3647），并通过 12 个 ECC RDIMM 插槽支持最大 768GB DDR4，面向高性能计算、多 GPU 及高扩展密度配置，提供丰富 I/O 与企业级存储功能。

主要特性

• EATX 板型（305 mm × 330 mm）
• 支持 Intel® Xeon® Scalable 第1/第2代（LGA 3647），CPU 最高至 165W TDP
• 12 × 288 针 ECC RDIMM 插槽 — 最大 768GB DDR4（2133/2400/2666/2933 MHz）
• 高速网络：2 × Intel® 10GbE + 2 × Intel® GbE
• 扩展：最多 5 × PCIe x16（Gen3）、1 × PCIe x8（Gen3，开放边缘）、1 × M.2 2280 M-key（PCIe Gen3 x4 NVMe/SATA）
• 存储：8 × SATA 3.0（6 Gb/s），支持 RAID 0/1/5/10
• 可选显示：VGA（最高 1920×1200 @60Hz）
• BMC 模块插槽兼容 SEM2500/SEM2510；相关 SKU 支持 IPMI 2.0
• 安全：支持 TPM 2.0
• BIOS：Insyde；认证：CE、FCC、RoHS、UKCA

技术规格

• 型号：PR811-C622
• 芯片组：Intel® C622
• 处理器支持：Intel® Xeon® Scalable 第1/第2代（LGA 3647）；供应商列出示例 CPU（不同 SKU 的 TDP 可能不同）
• 内存：12 × 288 针 ECC RDIMM，最高 768GB DDR4（2133/2400/2666/2933 MHz）
• 图形/显示：1 × VGA（可选），最高 1920×1200 @60Hz
• 扩展插槽：5 × PCIe x16（Gen3）、1 × PCIe x8（Gen3，开放边缘）、1 × M.2 2280 M-key（PCIe Gen3 x4 NVMe/SATA）、1 × BMC 模块插槽（SEM2500/SEM2510）
• 以太网/网络：2 × Intel® I210AT（1GbE）、1 × Intel® x557-AT2（10GbE）；后置 I/O 典型配置：2 × GbE（RJ-45）、2 × 10GbE
• 后置 I/O（示例）：IPMI 2.0（特定 SKU）、1 × RS-232（DB-9）、4 × USB 3.2 Gen1、可选 USB 2.0 堆栈、1 × VGA（可选）
• 内部 I/O：1 × RS-232、2 × USB 3.2 Gen1、2 × USB 2.0、1 × 纵向 USB 2.0 Type A
• 音频：ALC887 编解码器
• 存储：8 × SATA 3（6 Gb/s）；支持 RAID 0/1/5/10
• SMBus：1 × SMBus；看门狗：系统重置可编程 1–255 秒
• 安全：TPM 2.0
• 电源连接：8‑pin ATX 12V、24‑pin ATX
• RTC 电池：CR2032
• 操作系统支持：Windows 10 IoT Enterprise LTSB RS5 (64-bit)、Windows Server 2016/2019、Linux
• 环境：工作温度 0–40°C；存储 −40–85°C；湿度 5–90% RH
• 尺寸：305 mm × 330 mm（EATX）
• 原产国：台湾

认证与兼容性

• 认证：CE、FCC、RoHS、UKCA
• 可选模块与 SKU 可能影响功能（BMC/IPMI、VGA）
