直齿轮 PG series

直齿碳钢工业

产品

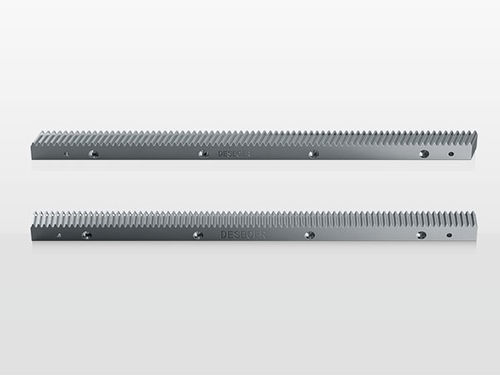

DESBOER 研磨感应淬火直齿齿条，适用于直线运动和传动载荷传递的工业应用。

主要特性
钢号：1.0503 (C45)
模数：1.5、2、3、4、5、6、8
感应淬火硬度：50–55 HRC
螺旋角：0°（直齿）

编码含义
单个齿条件目的规格及编码说明（见下表中的规格代码）。

齿轮箱技术规格（节选）
规格代码 | 模数 | L1 | 齿数 | b | h(k)
PG15S050C0 | 1.5 | 141.37 | 30 | 17 | 17
PG02S050C0 | 2 | 188.49 | 30 | 25 | 24
PG03S050C0 | 3 | 188.49 | 20 | 30 | 29
PG04S050C0 | 4 | 188.49 | 15 | 40 | 39
PG05S050C0 | 5 | 188.49 | 12 | 50 | 39
PG06S050C0 | 6 | 188.49 | 10 | 60 | 49
PG08S050C0 | 8 | 201.06 | 10 | 80 | 79

安装方法

• 步骤1：按工作台上预留的螺栓孔，用紧固螺栓按预紧力固定齿条。
• 步骤2：使用反向卡扣安装齿条以辅助齿条延伸的安装。调整完成后，拧紧紧固螺栓。
• 步骤3：全部安装完成后，用百分表测量齿条的平行度及齿间的跳动值。
• 步骤4：试验完成后，铰扩定位销孔并安装定位销以固定。

注意事项
为保证使用寿命：进行充分的润滑和防锈维护；避免长期超负荷运行；保持清洁干燥的工作环境；使用正确的润滑剂并按要求的频率和剂量加注润滑。必要时建议采用自动润滑系统。

故障诊断与纠正措施（摘要）
故障现象 | 可能原因 | 纠正措施
噪音增大 | 齿轮传动受损 | 检查齿轮传动
齿条与小齿轮安装错误 | 按安装步骤检查
润滑失效 | 检查润滑系统
运行温度升高 | 设计不合理 | 检查设计参数
齿轮传动过热 | 检查传动，必要时增加散热措施
环境温度过高 | 采取充分冷却措施
漏油 | 润滑剂投放过多 | 清除多余油并纠正投放量/频率
泄漏 | 检查齿轮传动与润滑系统
齿面摩擦裂纹 | 润滑不良 | 纠正润滑频率和剂量；考虑自动润滑系统
环境恶劣 | 保持运行环境清洁干燥；防止外部污染齿条
润滑油不当 | 使用合适润滑剂
磁性影响 | 确保齿轮及齿条不带磁性
齿断裂 | 过载 | 检查设计参数
设备碰撞 | 确保无异物；检查急停；按规定操作
齿面点蚀 | 在运行范围内保持良好润滑
平行度或垂直度差 | 重新确认齿条安装位置精度
定位误差过大 | 齿轮与齿条位置错误 | 重新确认齿条安装位置精度

特性 / 技术规格

• 品牌：DESBOER
• 材料：钢号 1.0503 (C45)
• 可选模数：1.5、2、3、4、5、6、8
• 齿面感应淬火硬度：50–55 HRC
• 螺旋角：0°（直齿）
• 典型规格代码：PG15S050C0、PG02S050C0、PG03S050C0、PG04S050C0、PG05S050C0、PG06S050C0、PG08S050C0
• 安装：带定位销的螺栓固定；需进行对中检测及跳动测量
• 维护建议：正确润滑、防锈、保持环境清洁、避免超载
