设备机架 PR series

产品概述

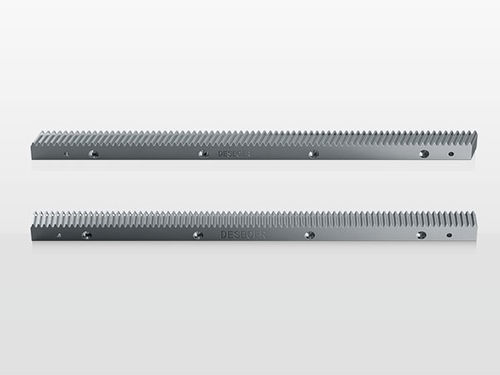

DESBOER 铣削用齿条，采用感应淬火处理，斜齿设计。适用于齿轮驱动的直线运动与机床、自动化系统中的定位应用。

一般信息
钢号：1.0503 (C45)
可用模数：1.5、2、3、4、5、6、8
热处理：淬火回火，硬度 24–27 HRC
齿形：斜齿，螺旋角（右手）19°31'42"
精度等级：8s

代码含义
规格代码表示模数、标称长度和配置。参考图片与完整目录信息见原产品页面。

技术规格（部分）
PR158R050C0 | 1.5 | 500 | 6.7 | 100 | 17 | 17 | 15.5 | 62.5 | 125 | 4 | 6 | 6 | 10 | 6 | 31.7 | 436.6 | 5.7 | 0.057
PR158R100C0 | 1.5 | 1000 | 6.7 | 200 | 17 | 17 | 15.5 | 62.5 | 125 | 8 | 6 | 6 | 10 | 6 | 31.7 | 936.6 | 5.7 | 0.066
PR028R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.057
PR028R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.066
PR038R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.066
PR038R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.072
PR048R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.068
PR048R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.078
PR058R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.068
PR058R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.078
PR068R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.068
PR068R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.078
PR088R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.073
PR088R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.085

安装方法

• 步骤1. 根据工台上预留的螺栓孔，按规定预紧力用紧固螺栓拧紧齿条。
• 步骤2. 使用反向夹具安装齿条以辅助齿条延伸安装。调整后用紧固螺栓拧紧齿条。
• 步骤3. 安装完成后，用百分表测量齿条的平行度及齿间跳动。
• 步骤4. 试验合格后铰磨定位销孔并安装定位销以固定齿条。

注意事项
为确保齿条在安装和使用过程中的使用寿命，要进行充分的润滑、防锈和定期检修。避免长期超负荷运行造成损坏。

故障处理（故障现象与纠正措施）
故障现象 | 可能原因 | 纠正措施
噪音增大 | 齿轮传动损坏 | 检查齿轮传动
齿条和小齿轮安装错误 | 按安装步骤检查
润滑失效 | 检查润滑系统并补充或更换润滑油
运行温度升高 | 设计或散热不合理 | 检查设计参数；必要时增加冷却或散热装置
漏油 | 润滑过量 | 清除多余润滑油并改正润滑频率和用量
齿面出现摩擦裂纹 | 润滑不良 | 改正润滑频率和用量；建议使用自动润滑系统
齿面发生点蚀 | 润滑不良或环境恶劣 | 保持良好润滑并保持工作环境清洁，防止外部污染
定位精度差（平行度或垂直度） | 安装位置精度不足 | 重新确认齿条与小齿轮位置并校正
过载或设备碰撞 | 设计参数或外界异物导致 | 检查设计载荷；确保急停装置与规范操作

特性 / 技术规格

• 材质：钢号 1.0503 (C45)
• 可用模数：1.5、2、3、4、5、6、8
• 热处理：淬火回火，硬度 24–27 HRC
• 齿形：斜齿，螺旋角（RH） 19°31'42"
• 精度等级：8s
• 针对不同模数和长度组合提供多个标准规格代码和尺寸选项（见上表）
• 安装：螺栓固定、反向夹具辅助延伸、百分表校验、定位销固定
