直齿齿条 PR series

碳钢钢淬火钢

概述

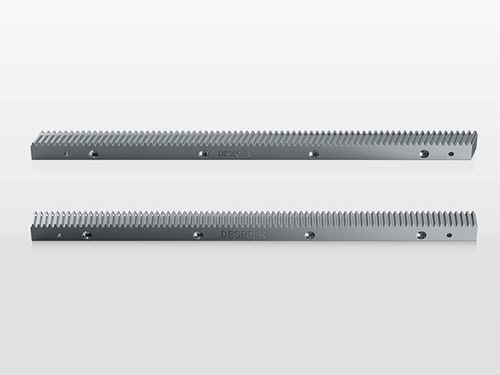

DESBOER 研磨直齿齿条提供用于工业传动的高精度线性运动。材质为钢号 1.0503 (C45)，可选模数 1.5、2、3、4、5、6、8。高周波淬火后硬度为 50–55 HRC，出厂精度等级为 6s。产品页面提供多种规格代码及完整尺寸表，便于选型。

代码含义
规格代码用于识别系列、模数和长度变体（完整说明见产品文档）。示例代码：PR156S050M0、PR026S050M0、PR036S050M0 … PR086S100M0，对应目录中的尺寸表和孔位图。

齿轮箱技术规格
产品页面包含每个代码的详细尺寸表：长度(L)、齿数、截面尺寸(B、H1、H2)、孔位布置和累积节距误差。请根据这些表格将齿条几何形状与小齿轮及机床安装要求匹配。

安装方法

• 步骤1. 将齿条与安装板上预先钻好的螺栓孔对齐，按规定的预紧力拧紧紧固螺栓。
• 步骤2. 使用反向夹具或对准夹具安装齿条延长段；调整位置后以最终扭矩紧固螺栓。
• 步骤3. 安装完成后，用百分表测量齿条平行度和齿面偏摆，验证全长对准情况。
• 步骤4. 如需固定位置，铰孔并安装定位销以防止轴向移动。

注意事项

• 安装和使用过程中应确保适当润滑与防锈处理。
• 避免长时间过载，以防齿面损伤或加速磨损。
• 定期维护：润滑、清洁和防锈，以延长使用寿命。
• 保护齿条免受污染物侵入，保持工作环境清洁干燥。

故障诊断（现象 → 可能原因 → 纠正措施）

• 噪音增大 → 传动齿轮损坏 → 检查传动并更换损坏部件。
• 齿条与小齿轮安装不当 → 定位错误 → 参照安装步骤检查并重新定位齿条/小齿轮。
• 润滑不良 → 润滑系统故障或润滑油错误 → 检查润滑系统，使用推荐润滑油并调整剂量。
• 温升 → 设计不合理或冷却不足 → 检查设计参数，改进冷却或增加散热措施。
• 漏油 → 润滑过多或密封故障 → 清除多余润滑油，检查密封并修正润滑频率。
• 齿面裂纹/点蚀 → 润滑不足或环境污染 → 改善润滑（建议自动润滑系统）并保护工作环境。
• 齿断裂 → 过载或碰撞 → 检查设计承载参数，排查外来冲击并验证急停装置。
• 精度差（平行度/垂直度） → 安装不准 → 重新确认安装基准并调整。

标准规格（表）
规格代码 | 模数 | L (mm) | 齿数 | B | H2 | H1 | A | L2 | 孔数 | H | D1 | D2 | T | A1 | L1 | D3 | 累积节距误差
PR156S050M0 | 1.5 | 499.51 | 106 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 441.5 | 5.7 | 0.029
PR156S100M0 | 1.5 | 999.03 | 212 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 941 | 5.7 | 0.033
PR026S050M0 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 440.1 | 5.7 | 0.029
PR026S100M0 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 942.7 | 5.7 | 0.034
PR036S050M0 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.1 | 7.7 | 0.032
PR036S100M0 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 949.1 | 7.7 | 0.037
PR046S050M0 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.7 | 7.7 | 0.034
PR046S100M0 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 930.3 | 7.7 | 0.04
PR056S050M0 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 | 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.4 | 11.7 | 0.034
PR056S100M0 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 | 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945 | 11.7 | 0.04
PR066S050M0 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 | 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.1 | 15.7 | 0.034
PR066S100M0 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 | 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955 | 15.7 | 0.04
PR086S050M0 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 | 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.5 | 19.7 | 0.037
PR086S100M0 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.83 | 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952 | 19.7 | 0.043

特性 / 技術仕様

• 材質：鋼号 1.0503 (C45)。
• 可用模数：1.5、2、3、4、5、6、8。
• 高周波淬火后硬度：50–55 HRC。
• 螺旋角：0°（直齒）。
• 精度等级：6s（高精度）。
• 多种规格代码可选（完整尺寸表见产品文档）。
