隔膜阀 IR-172-50-3W-Xt

液压操控调节小试

产品概述

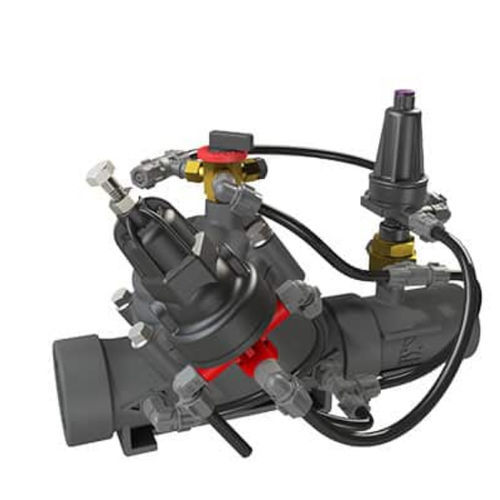

BERMAD IR-172-50-3W-XZt 流量控制与减压阀为油压驱动、隔膜操纵的控制阀，旨在将系统需求限制在预设最大值，维持下游恒定减压并对油压关断指令作出响应。针对灌溉与田间配水系统进行了优化。

主要特性

• 由管线压力驱动的液压流量控制，可限制补水速率并防止过度用水请求
• 维持预设的下游减压，保证灌溉网络的稳定运行
• 可调节的桨式水力机械流量导控，且不增加压损
• 在宽广调节范围内可便捷设置流量与压力

结构与材料

• 工程复合材料结构，适用于农业环境的耐久性要求
• 现场可适配多种末端连接方式
• 抗化学腐蚀与抗气蚀，延长使用寿命

hYflow 'Y' 阀体

• “Look Through” 设计，流阻极小
• 低压损的大通量能力，适用于主管及滤站旁通

单元化 Flexible Super Travel (FST) 隔膜与导向塞

• 调节精确、稳定，闭合平顺
• 需要较低的驱动压力
• 防止隔膜侵蚀与变形，提升现场可靠性
• 便于在线检修与保养，减少停机时间

典型应用

• 灌溉主管注水控制
• 配水网络减压系统
• 多用户独立供水系统与分支
• 供压波动的系统
• 机械化灌溉系统与中心枢轴
• 滤站及冲洗管路

附加功能 / 选项

• M：流量杆（不含 4"L、6"R 规格）
• 5：塑料测试点
• V3：Victaulic PVC 接头 3"
• V4：Victaulic PVC 接头 4"

技术规格

• 型号：IR-172-50-3W-XZt
• 系列：100 Series
• 驱动方式：油压驱动，隔膜操作控制阀
• 控制类型：3 通控制；液压远程控制；手动选择器
• 流量导控：可调桨式水力机械流量导控（无额外压损）
• 阀体：hYflow 'Y' "Look Through" 设计，超大流量、低压损
• 隔膜：单元化 Flexible Super Travel (FST) 隔膜，带导向塞
• 材料：工程复合材料，耐化学品与气蚀
• 主要应用：灌溉田间控制头、机械化灌溉、滤站
• 内部参考 / 条码：127455
