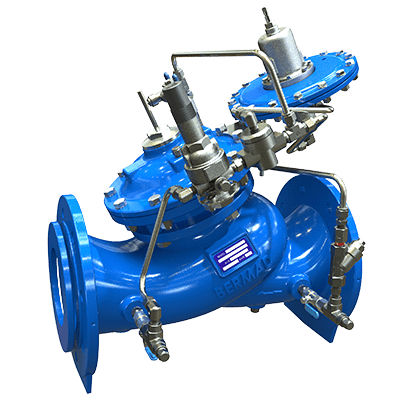

隔膜阀 WW-757-80-U

液压流量控制小试

概述
用于水库/储水池注水与水位控制的液压操作控制阀。注水时，阀门将流量限制在预设最大值，无论上游压力或水位如何波动，并保护主阀免受空泡侵蚀。阀门在预设高水位处关闭，当安装在主阀上的3通高程导阀检测到约1米（3英尺）的水位下降时，阀门会完全打开。

主要特性与优势

• 抗空化设计，降低损坏风险
• 宽广的工作流量范围
• 高稳定性与控制精度
• 滴水密封
• 缓闭特性以减少水锤

结构 - 双室执行机构

• 双室执行机构以实现阀门反应调和
• 保护且隔离的隔膜
• 可选用于非常低入口压力下的可靠运行

产品选项与维护

• 可选V型节流塞，在低流量时提供非常稳定的控制
• 设计灵活，便于增加功能和位置指示装置
• 可在线维护设计，便于检修
• 材质适用于饮用水及苛刻环境

典型应用

• 市政系统：水塔和高位水池的水位控制
• 蓄水池注水，具流量限制与防空化功能
• 用于换水的双水位控制
• 优先上游取水的供水系统，相对于水池注水
• 饮用水系统与消防保护装置

认证与标准

• EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081
• 适用时的其他区域/行业认证

技术规格

• 型号：757-80-U
• 系列：700 Sigma 系列
• 产品类型：带3通高程导阀的水位与流量控制阀
• 操作方式：液压控制阀
• 功能：在注水时限制流量至预设值；在预设高水位处关闭；在约1 m水位下降时重新打开
• 结构：双室执行机构；无阻碍流道；保护隔膜
• 选项：V型节流塞（可选）；多种执行机构及位置指示选项
• 维护：可在线维修的执行机构，便于保养
• 材质：适用于饮用水
• 应用：蓄水池注水、市政网络、饮用水、防火、工业与矿业
• 内部编码（页面）：30239
