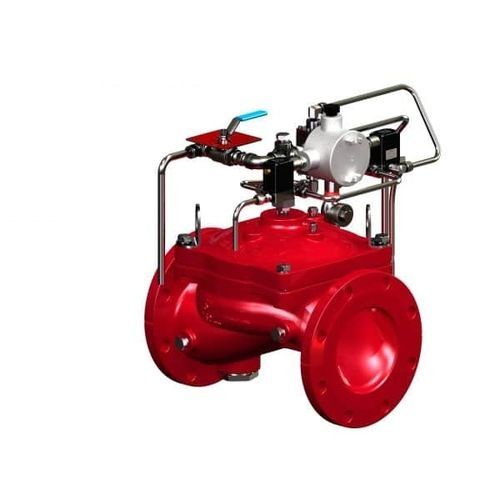

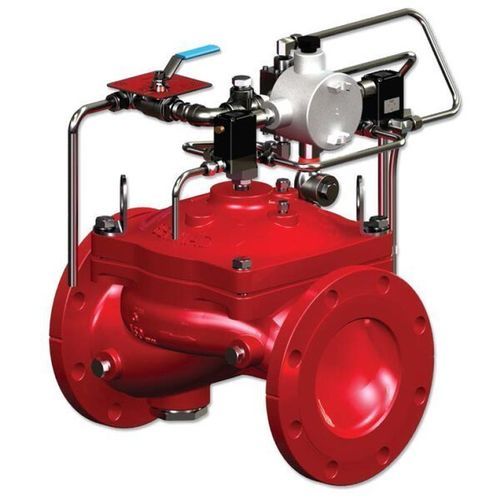

隔膜阀 FP-400E-3D-RL

电动调节用于水

概述
BERMAD FP-400E-3D-RL 阀门适用于带电气探测和开口喷嘴管路的远程控制或自动水/泡沫淋洒（deluge）系统。阀体配备两只电磁阀和一只双作用继电阀（DRV），在开启电磁阀动作时主阀打开并锁定；对关闭电磁阀线圈施加短脉冲可实现远程复位（解除锁定）。

主要设计要点

• 经验证的简洁设计，具备失效安全的动作特性
• 一体式弹性体隔膜密封（VRSD 技术）
• 保持开启状态直至远程复位
• 无障碍、连续流动通道
• 主阀无机械活动部件
• 具备远程关闭与复位功能

性能与维护

• 低压损水力设计，在供压降低时仍能保持性能
• 高排放能力，可实现系统快速响应
• 针对淋洒系统的成本效益解决方案
• 支持在线维修，便于快速维护
• 盖板可快速拆卸，便于进入内部
• 设计注重高可靠性与易维护性

工作原理
FP-400E-3D-RL 采用电控动作序列：开启电磁阀加电驱动 DRV，打开并锁定主阀；对关闭电磁阀施加短脉冲可在远程解除锁定并关闭阀门。两只电磁阀提供远程开/关控制，同时主阀保持锁定行为。

典型应用

• 自动水喷洒及淋洒系统
• 与控制盘联动的电气火灾探测系统
• 液压远程控制的保护系统
• 石油化工设施
• 发电厂及变压器防护
• 可燃物储存区防护

附加 / 可选功能

• ZS：限位开关组件
• W：水力报警器（Water Motor Alarm）
• PS：压力开关（PS-10 或 PS-40）
• PI：压力表*
• I：阀位目视指示器
• DV：排水阀*
• DC：自动滴水止回阀*
• AV：三通报警测试阀*

系列
400E Series

特性 / 技术参数

• 型号：FP-400E-3D-RL
• 阀门类型：电控开/关淋洒阀，具备远程锁止复位功能
• 驱动：两只电磁阀 + 双作用继电阀（DRV）
• 隔膜：一体式弹性体隔膜（VRSD 技术）
• 流路：无障碍；主阀无机械活动部件
• 维护：支持在线检修；盖板可快速拆卸
• 设计重点：低压损、高排放能力
• 典型安装：用于石化、发电和储存设施的防火淋洒系统
• 可选仪表与附件：ZS、W、PS、PI、I、DV、DC、AV
