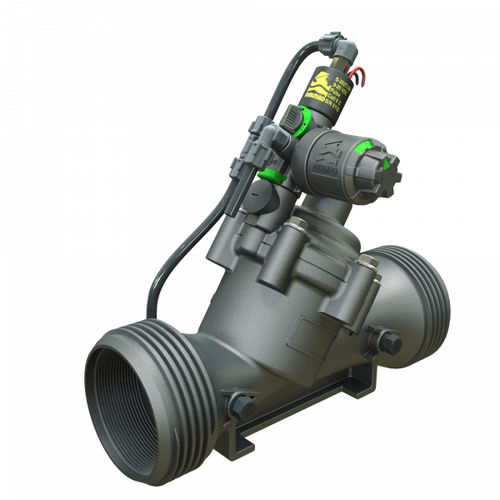

隔膜阀 IR-12T-55-3W-X

液压操控电驱动小试

概述
BERMAD 顶置导阀减压控制阀 IR-12T-55-3W-X 将集成的 3 通导阀与可选的 3 通电磁阀结合，提供适用于灌溉和供水系统的紧凑型即插即用压力调节方案。高分辨率调节盘可实现快速且精确的校准。该阀可在流量变化时将上游较高压力降低至设定的恒定下游压力，并在管线压力低于设定值时完全开启。安装电磁阀后，阀门也可响应电信号进行开闭控制。

主要特性与优势

• 由管线压力驱动，液压 On/Off 控制
  • 保护下游设备和灌溉分区
  • 管线压降时完全开启以保证稳定供水
• 集成 3 通导阀 — 用户友好设计
  • 高分辨率调节盘，无需外部压力表即可校准
  • 紧凑的“盒式”布局，便于阀站安装
  • 电磁阀控制可方便地增减
  • 适用于全系列尺寸，最高至 3"
• 工程复合材料阀体，工业级设计
  • 现场可适配多种端接方式
  • 耐化学腐蚀和抗气蚀，使用寿命长
• hYflow 'Y' 阀体，"Look Through" 结构
  • 在低压损下实现超高流量能力
• 一体化 Flexible Super Travel (FST) 膜片与导向阀芯
  • 调节精确稳定，关闭平稳
  • 所需驱动压力低
  • 防止膜片侵蚀与变形

典型应用

• 自动灌溉主管与次干管
• 供压波动的灌溉区
• 滴灌与喷灌系统的地块阀
• 节能型灌溉网络

附加功能

• 5：塑料测试点
• Z：手动选择器
• V3：Victaulic PVC 适配器 3"
• V4：Victaulic PVC 适配器 4"

技术规格

• 型号：IR-12T-55-3W-X
• 系列：100 Series
• 阀型：顶置导阀减压阀，带集成 3 通导阀并可选装 3 通电磁阀控制
• 控制：集成 3 通导阀，带高分辨率调节盘
• 工作原理：在任何流量下将上游压力降低至校准的下游设定值；管线压低时完全开启；安装电磁阀时可电控开闭
• 阀体设计：hYflow 'Y' "Look Through"，高流量低压损
• 材质构造：工程复合材料 — 耐化学腐蚀及气蚀
• 膜片/阀芯：一体化 FST 膜片与导向阀芯
• 适用尺寸：适用于至 3" 的尺寸范围
• 现场适配性：可适配多种端接；提供 Victaulic 选项
• 选项：塑料测试点、手动选择器、Victaulic PVC 适配器（V3、V4）
