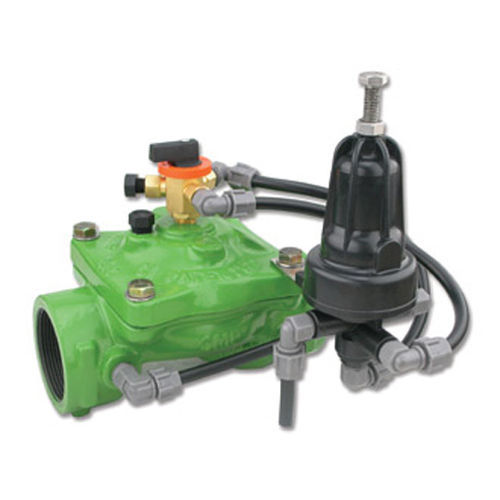

隔膜阀 IR-420-KXZ

液压操控控制分配

概述
BERMAD 减压阀 IR-420-3W-KXZ 为液压操作、膜片驱动的控制阀，可将较高的上游压力降低为较低且恒定的下游压力，独立于波动的需求，并在管线压力下降时全开。

液压压力控制

• 由管线压力驱动的液压控制
• 通过维持设定下游压力保护下游系统
• 管线压力下降时全开以保证供水连续性

先进的高效球形阀体设计

• 畅通无阻的流道，减少压损
• 单一活动部件，动力学更简单
• 适用于灌溉和工业配水的大流量能力

完全支撑且平衡的膜片

• 要求低的启动驱动压力
• 改善低流量下的调节性能
• 阀门逐步关闭以实现稳定运行
• 防止膜片在变化载荷下变形

用户友好型设计

• 现场简易的压力设定
• 可在线检查，组件便于维护
• 模块化设计便于增加控制功能

典型应用

• 减压站
• 受供压波动影响的系统（灌溉配水、工业网络）

附加功能

• I : 位置指示组件
• M : 流量阀芯杆
• 5 : 塑料测试点

技术特性 / 规格

• 型号：IR-420-3W-KXZ
• 系列：400 系列
• 动作方式：液压操作，膜片驱动
• 控制：3 通控制，带手动选择器及塑料控制附件（K）
• 功能：将上游压力降低为恒定下游压力；管线压降时全开
• 设计：高效球形设计，流道畅通且仅有单一活动部件
• 膜片：完全支撑且平衡，降低动作压力并改善低流量调节
• 典型用途：灌溉（田间控制头、配水管线）及工业配水
• 内部条码：26164
