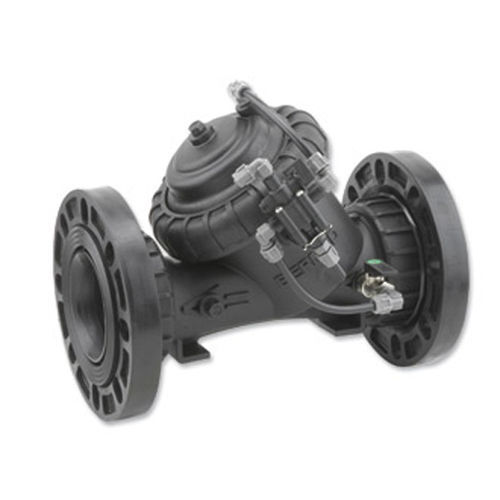

隔膜阀 IR-105-54-X

液压操控控制调节

概述
BERMAD 的液压控制阀（带液压继电器控制）为液压操作、膜片驱动的开/关阀，常闭。该阀在远程压力指令作用下开启，指令缺失时关闭。适用于需远程指令放大与可靠切断的灌溉与配水基础设施。

主要特性

• 由管线压力驱动的液压操作
• 液压控制的开/关功能，配备继电器放大
• 在控制压力丧失时闭合
• 放大并传递微弱的远程压力指令

设计与材料

• 工程复合材料结构，适用于灌溉应用
• 现场可适配多种末端连接
• 材料具备抗化学腐蚀和抗气蚀性能

hYflow 'Y' 阀体 — "Look Through" 设计

• ‘Y’ 阀体与 Look Through 流通路径，提供超大流量与低压损

膜片与内部组件

• 一体化柔性膜片与导向塞，确保精确、稳定的调节
• 实现平稳关闭并需低驱动压力
• 防止膜片侵蚀和变形
• 便于在线检修与维护

典型应用

• 自动灌溉系统和现场控制阀头
• 配水中心与分配网络
• 低供压灌溉系统
• 节能灌溉装置

附加功能 / 选项

• M：流量杆（不包括 4"L、6"R 尺寸）
• 5：塑料测试点
• Z：手动选择器
• V3：Victaulic PVC 适配器 3"
• V4：Victaulic PVC 适配器 4"

技术规格

• 商业型号：IR-105-54-3W-X
• 产品系列：100 系列
• 操作方式：常闭 — 在远程压力指令下打开；指令丢失时关闭
• 驱动方式：液压操作，膜片驱动
• 功能：带液压继电器以放大/中继远程指令的液压控制 On/Off 阀
• 阀体设计：hYflow 'Y'，Look Through 实现大流量与低压损
• 构造：工程复合材料，抗化学和抗气蚀
• 内部：一体化膜片与导向塞，确保精确调节并保护膜片
• 维护性：便于在线检修与服务
• 选项：M、5、Z、V3、V4
• 目标市场：灌溉 — 田间控制阀头、配水、机械化与微灌
