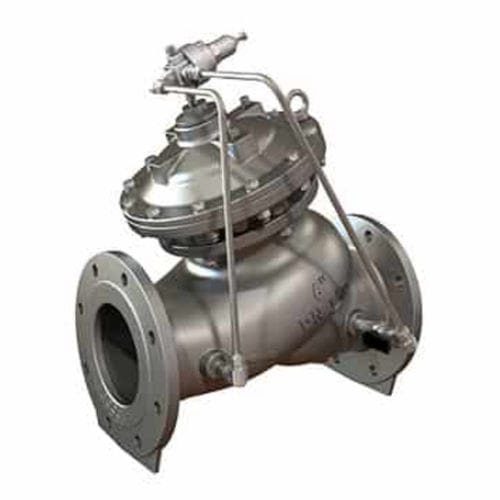

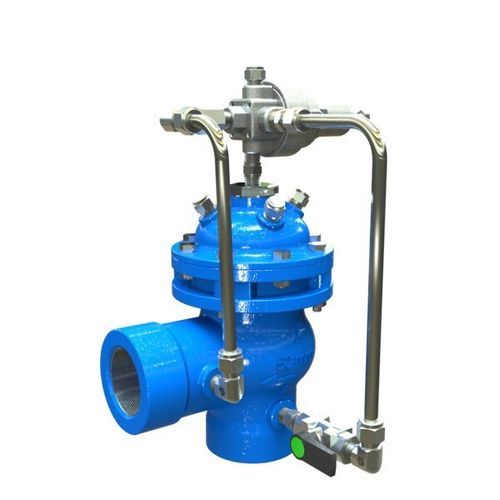

高压超压阀 MN-73Q

液压管路差动

概述
MN-73Q 型快速泄压阀为液压先导式斜式截止（globe）阀，在压力超过预设值时全开以释放过高系统压力。其流体力学设计的阀体提供无阻流道及有效的调节能力，适用于高压差工况。适配给水、矿业等要求严格的环境，能降低空化及噪声并保持可重复的动作性能。

特点与优势

• 适用于严苛运行条件
  • 防篡改设计。
  • 抗空化特性，减小损耗和磨损。
  • 宽流量范围，便于系统集成。
  • 设定值稳定性和控制精度高。
  • 滴水密封性能。
• 双腔执行器
  • 保护型隔膜设计。
  • 阀门缓闭以避免水锤。
  • 阀座与执行器为一体可拆卸单元，便于在线维护。
• 无障碍流道提升水力性能。
• 平衡密封盘可保证高泄流能力。
• 手动试验阀可在不改变设定的情况下现场检测。

执行器设计

• 单元化阀座与双腔执行器，可作为整体从阀体拆卸。
• 支持在线检修以减少停机时间。
• 部件选材兼顾抗空化和运行应力要求。

其它特性

• 流体力学阀体轮廓最小化内部阻碍。
• 平衡式内件在高ΔP条件下保持泄压能力。
• 手动试验阀便于现场功能检查而无需调整设定。

应用
适用于市政给水、大型灌溉、工业系统及矿业场景，尤其在需要管理高压差、抗空化及噪声控制的系统中表现良好。

技术规格

• 型号：MN-73Q
• 系列：700 Sigma
• 产品类型：快速泄压阀（浪涌与压力泄放）
• 驱动方式：液压，先导式
• 阀体形式：斜式，截止阀（globe）
• 执行器：单元化阀座与双腔执行器，可作为整体拆卸（在线可维护）
• 阀体设计：流体力学设计，确保无阻流道与有效调节
• 性能：压力上升时即时全开响应；重复性高
• 关键特性：抗空化、防篡改、宽流量范围、设定稳定、滴水密封、平衡密封盘、手动试验阀
• 典型应用：给水系统、灌溉、矿业与工业系统
• 材料：材料选择以适应矿业及苛刻水力应用场景
