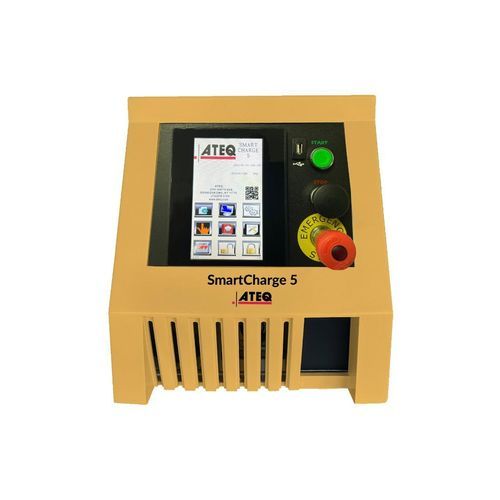

真空和气体填充设备 / 氦气 Smart Charge 5

移动式车用自动

概述
Smart Charge 5 是一款全自动、可配置的抽真空与示踪气体回填系统，内置粗漏测试。适用于在泄漏测试前对零件进行示踪气体（如氦气、氢气）预充，并用于需要受控抽真空与加压的应用场合。

亮点

• 7" 彩色触摸屏（177.8 mm）
• 便携式设计
• 数据记录（以太网，前置 USB）
• 部件数字压力显示，3 种可选单位
• 密码保护以控制访问权限
• 支持最多 50 条部件配方
• 全自动循环

性能
基础机型可实现约 25" Hg 的抽真空（极限真空约 25.5" Hg）、真空衰减测试以及最高 700 psig 的示踪气体回填。抽真空级别和回填压力可根据测试要求配置。

主要功能

• 配方功能支持最多 10 个泄漏位置，每个位置可设定停留时间
• 串口打印机输出
• 通过以太网记录数据，并可通过前置 USB 存取数据
• 图形化用户界面，彩色 HMI 触摸屏
• 2 个可配置输入与 2 个可配置输出，用于外部夹具或夹紧装置
• 内置粗漏测试可防止示踪气体饱和
• 密码保护以防止未授权修改

标准能力

• 最大充填压力可达 700 psig（可配置）
• 可存储最多 50 条部件配方
• 用于系统配置与诊断的 7" 彩色 HMI
• 压力传感器 16 位模拟输入分辨率
• 系统包含所有必要的控制、测量与阀件
• 3 CFM 无油排气泵（空气驱动 Venturi）
• Allen-Bradley MicroLogix 1400 PLC 控制
• 前置 USB 端口用于数据存储与检索

可选项

• 模拟 I/O 扩展
• 用户 I/O 套件
• 串口打印机
• 低压功能（0–20 psig）
• 氮气充填能力至 700 psig
• 条码扫描功能

主监控显示
操作员主界面用于系统监控、配方选择与故障诊断；图形显示部件压力与泄漏速率。

技术规格

• 电源：通用电压 110 VAC 或 220 VAC，50–60 Hz，额定 6.5 A
• 外形尺寸（宽 x 高 x 深）：344 x 395 x 618 mm（13.5" x 15.5" x 24.4"）
• 公用接口：1/4" NPT 母；部件抽真空用 1/2" NPT 母
• 压力传感器：0.01 psi 分辨率；精度 ±0.25%
• 阀件：快速动作 pull-type 电磁阀，环氧封装
• 歧管：无缝管配压缩接头；在 700 psig 下经氦泄漏测试至 1.0 × 10^-6 atm-cc/sec
• 产品抽真空泵：空气驱动 Venturi，极限真空约 25.5" Hg
• 电子部分：微处理器式 PLC 控制
• 测量：操作界面显示数字化部件压力与泄漏率

应用
适用于汽车、航空航天、医疗器械和工业零件等制造行业的生产泄漏测试工艺，尤其用于需要受控抽真空与示踪气体回填的场景。
