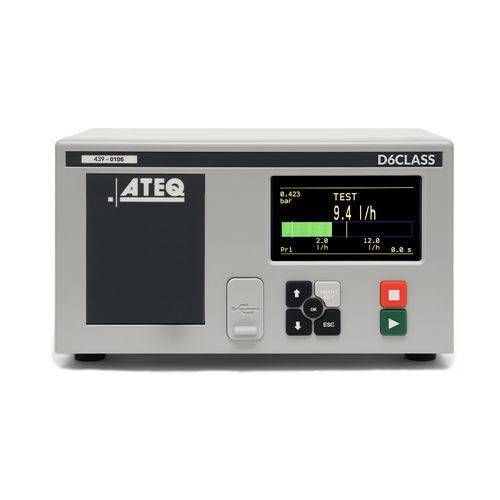

PROFIBUS测试仪 D6 CLASS

现场总线流量层流式

概述
在超过50年的发展历程中，全球已安装300,000台测试仪，ATEQ推出D6 CLASS流量测试仪：全新电子模块、全新测量模块、新界面及新配件，旨在提升质量控制并实现快速且精确的泄漏/流量测试循环。

适用范围

• 流量控制：灶具、烤箱、阀门、燃气龙头、燃气燃烧器、打火机
• 泄漏检测：阀座、齿轮箱、液压元件、电机
• 气雾剂、喷油器及类似零件的检验

特点

• 直接或间接测试中的流量测量
• 连续测量模式
• 宽范围流量测量
• 支持USA、SI及客户自定义单位
• 可在标准或定制条件下测量
• 按额定压力换算的流量
• 测量元件完整集成于单一模块
• 128个程序
• 机械或电子调节器，范围从真空到10 bar
• 通过USB在线设置
• 2种语言（英语 + 另一种）
• 前面板手动校准，使用校准泄漏源
• 数据存储于内部存储或USB钥匙

灵活的通信格式

• RS232：打印机、Modbus RTU
• 从属USB：PC监控（WinAteq 300, Sesame）
• 主USB：用于传输的USB钥匙（参数、结果等）
• 可选现场总线：Profibus、DeviceNet、Profinet、Ethernet/IP、Modbus RTU

环境
符合RoHS标准

测量范围（流量测量）
量程 l/h — 精度 — 最大分辨率 l/h
1 — ± (2.5% F + 0.001 l/h) — 0.0001
5 — ± (2.5% F + 0.005 l/h) — 0.0001
30 — ± (2.5% F + 0.03 l/h) — 0.001
80 — ± (2.5% F + 0.08 l/h) — 0.001
150 — ± (2.5% F + 0.15 l/h) — 0.01
500 — ± (2.5% F + 0.5 l/h) — 0.01
1500 — ± (2.5% F + 1.5 l/h) — 0.1
4000 — ± (2.5% F + 4 l/h) — 0.1
10000 — ± (2.5% F + 10 l/h) — 1
F = 流量

可选项

• 9个输入 / 5个本地输出，与5系列仪器兼容
• 电子调节器
• 6输入 / 6输出 24 V，可编程用于外部自动化
• 外部毛细管：靠近测试口
• 关断 / 排放 / 旁通阀
• 2个气动输出用于密封连接器控制
• 用于归档结果的存储卡（最多400,000条）

技术
层流测量原理：气体通过校准的流量管流动，产生由差压传感器测量的压降。测量层流元件进出口之间的压差以确定流量。被测工件的压力由专用传感器测量。

资料
数据表和产品手册可用（English）。

技术规格

• 型号：D6 CLASS
• 重量：7 Kg
• 尺寸（W x H x D）：250 x 150 x 360 mm
• 电源：24 VDC / 2 A 或 100-240 VAC / 50 W
• 工作温度：+5°C 至 +45°C
• 存储温度：0°C 至 +60°C
• 界面：带菜单操作的彩色图形屏；可编程SMART KEY按键
• 供气：清洁干燥空气；适用空气质量标准 (ISO 8573-1)
