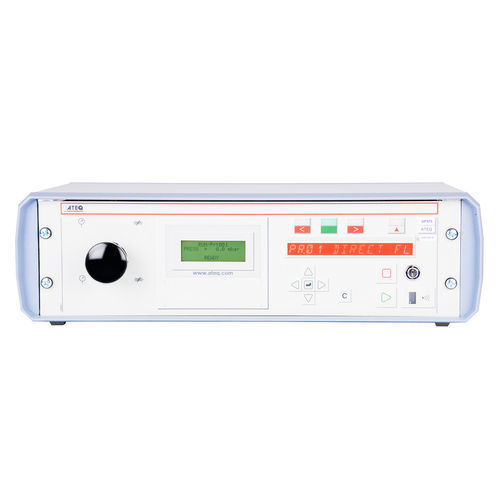

压差流量计 MF570

体积质量用于空气

概述
ATEQ MF570 是一款差压式微流量测试仪，结合了快速测试周期与高精度泄漏测量。通过差压降与薄层流（laminar flow）元件实现稳定的流量测量。测量模块集成在单一模块中，支持 SI、USA（SAE）及自定义单位，并显示环境温度与大气压强。

应用

• 泄漏检测与流量控制
• 阀座检测
• 齿轮箱
• 液压元件
• 电机
• 气溶胶控制
• 喷油器检测

主要特性

• 流量测量范围：2 / 20 / 200 ml/min
• 测量单位：SI、USA（SAE）及自定义单位
• 显示环境温度与大气压
• 测量元件为一体化模块
• 16 个用户程序

机械式压力调节

• 真空
• 5–50 kPa
• 20–400 kPa
• 500–900 kPa
• 500–1600 kPa

电子式压力调节

• 真空
• 1–10 kPa
• 5–50 kPa
• 20–200 kPa
• 50–500 kPa
• 100–1000 kPa
• 100–1600 kPa
• 100–2000 kPa

灵活的通信格式

• RS232：打印机、PC 与存储模块
• RS232：智能 RC5 遥控
• RS485：ATEQ 网络
• 支持时间/日期、语言与单位选择、测试定制

环境 / 标准
标注符合 ROHS。

测量范围（流量）
范围 | 精度 | 最大分辨率
2 ml/min | ±2.5% 的流量 + 0.002 ml/min | 0.001 ml/min
20 ml/min | ±2.5% 的流量 + 0.02 ml/min | 0.01 ml/min
200 ml/min | ±2.5% 的流量 + 0.2 ml/min | 0.1 ml/min

压力测量
范围 | 精度 | 最大分辨率
所有量程 | P + 2 digits | 满量程的 0.01%

技术
Mass Flow 技术将通过层流元件的空气质量转换为泄漏值（例如 cm3.atm/h）。该设计可在线处理大泄漏工件而无需重置单元，并避免使用加热元件测量空气质量，从而降低对污染的敏感性。该装置支持高达 20 bar（300 PSI）的测试压力，并集成温度补偿以在变化条件下提高测量准确性。

可选项

• 7 个输入 / 5 个输出
• 用于密封连接器控制的 2 个气动输出
• 6 个 24 V 可编程外部输出
• 电子调节器
• 双压
• 高速阀
• 2 个模拟输出（电流或电压）
• 现场总线（Fieldbus）

特性 / 技术规格

• 型号：MF570
• 品牌：ATEQ
• 重量：约 7 kg
• 尺寸（W×H×D）：537 × 157 × 381 mm
• 外部电源：24 VDC / 1.6 A 或 110–240 VAC
• 工作温度：+10 °C 至 +45 °C
• 存储温度：0 °C 至 +60 °C
• 界面：导航键；4 行 LCD 显示；结果指示灯
• 气源：清洁干燥空气（适用空气质量标准 ISO 8573-1）
• 流量范围与精度：2 / 20 / 200 ml/min，如上所示
• 压力测量精度：P + 2 digits；最大分辨率 0.01% 满量程
• 测量单位：SI、USA（SAE）及自定义单位
• 程序：16 个用户程序
• 测量元件：完全集成模块
• 通信：RS232、RS485、遥控支持、时间/日期、语言与单位选择
• 可选项 / I/O：多种数字和气动输出、模拟输出及现场总线能力
