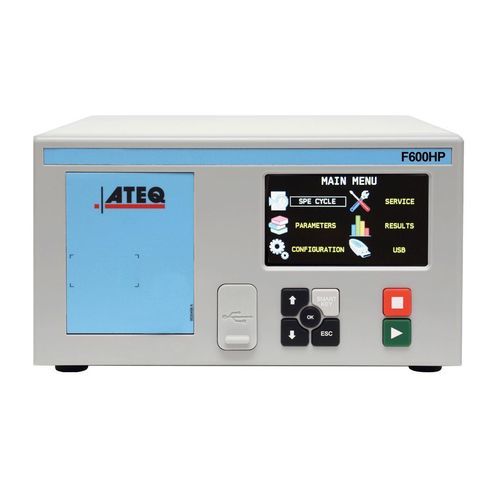

压力式泄漏感应器 F600 HP

紧凑型MODBUS

概述
无疑是市场上最小的高压泄漏检测仪。F600 HP 搭载了6系列的技术创新，能够以具有竞争力的价格进行高压泄漏测试。

应用

• 导管
• 制冷部件
• 油冷散热器
• 高压管道
• 阀门
• 液压制动系统

特点

• 压力衰减泄漏测试：5 至 1000 kPa
• 测量范围：20 至 175 bar（可选 200 bar）
• 128 个程序
• 机械调节：2 MPa / 5 MPa / 10.0 MPa / 17.5 MPa
• 电子调节：4 MPa
• 支持的流量单位（mm3/s、cm3/s、cm3/min、cm3/h 等）
• 去敏（Desensitized）测试模式及其他根据应用的模式
• 符合 RoHS 要求

灵活的通信格式

• RS232：打印机，Modbus RTU
• USB 从机：PC 监督（WinAteq 300，Sesame）
• USB 主机：使用 U 盘传输参数和结果
• 6 个输入 / 6 个输出，24 V，可编程，用于外部自动化

测试模式

• 标准压力衰减测试
• 去敏模式（根据应用特性调整的泄漏测试）

测量特性（表）
压力范围 | 测量范围 | 精度
5 MPa Max (50 bar) — 0.01 – 5.00 kPa — +/- 1.0% 读数 +1% F.S.
10 MPa (100 bar) — 0.01 – 10.00 kPa — +/- 1.0% 读数 +1% F.S.
从 2 到 17.5 MPa（20 MPa 可选）/ 20 到 175 bar（200 bar 可选） — 0.01 – 50 kPa — +/- 1.0% 读数 +1% F.S.
0.01 到 100.00 kPa — 精度如上
0.01 > 100.00 kPa — 精度如上
0.1 – 500.00 kPa — 精度如上
0.1 – 1000.00 kPa — 精度如上

测量范围说明
测量范围：从满量程的 10% 到 100%。

物理参数

• 重量：7 Kg
• 尺寸（宽×高×深）：250 x 150 x 360 mm

电源

• 24 VDC / 2 A 或 100-240 VAC / 50 W

温度

• 工作温度：+5°C 至 +45°C
• 存储温度：0°C 至 +60°C

界面

• 彩色图形屏，带简单直观的菜单驱动操作
• SMART KEY：可编程按键，支持用户功能

空气供给

• 控制气源：4 / 6 bar
• 压力：高于测试压力1或2 bar
• 需清洁干燥的空气
• 应适用的空气质量标准：ISO 8573-1

技术
作为对以往技术的简化版本，标准的压力衰减方法将工件上的压力与大气压力比较。当应用不要求极高精度或极短循环时间时使用该技术。该方法基于用压电传感器测量微小的压力变化或下降。

产品资料
有关 F600 HP 的详细信息（包括功能和规格），请参阅英文数据表（F600 HP Brochures – English）。

技术规格

• 型号：F600HP
• 压力测试能力：根据配置，压力衰减法从 5 kPa 到 1000 kPa
• 可用测量范围：0.01–5.00 kPa 至 0.1–1000.00 kPa（见测量表）
• 测量精度：+/- 1.0% 读数 + 1% F.S.（典型，按表行）
• 最大机械压力选项：最高 17.5 MPa（20 MPa 可选）/ 最高 175 bar（200 bar 可选）
• 程序：128 个可编程测试程序
• 机械调节选项：2 MPa、5 MPa、10 MPa、17.5 MPa
• 电子调节：4 MPa
• 通信：RS232（打印机、Modbus RTU）、USB 从机（PC 监督）、USB 主机（U 盘）
• I/O：6 输入 / 6 输出，24 V 可编程
• 电源：24 VDC / 2 A 或 100–240 VAC / 50 W
• 重量：7 kg；尺寸：250 x 150 x 360 mm
• 工作温度：+5°C 至 +45°C；存储：0°C 至 +60°C
• 空气供给：控制 4/6 bar；测试压力上方 1–2 bar；根据 ISO 8573-1 要求清洁干燥的空气
• 合规：ROHS
