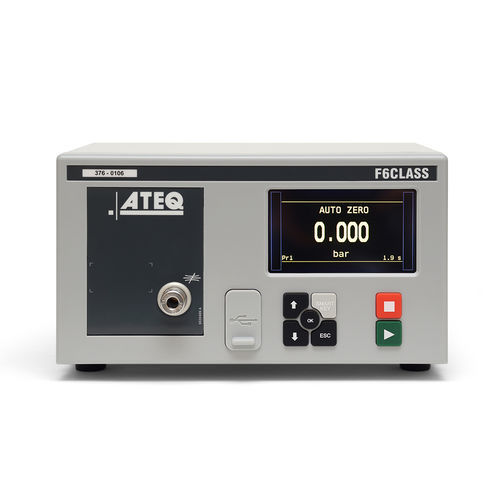

压差下降密封测试仪 F6 CLASS

气动用于包装航空应用

产品概述
在超过50年的发展历程中，ATEQ已在全球5,000多家客户处安装了超过275,000台测试仪。现推出新型泄漏测试仪 F6 CLASS。配备全新电子模块、测量模块、界面及配件，F6 CLASS 为入门级工业测试提供快速且精确的泄漏检测周期。

应用

• 汽车
• 家用电器
• 医疗
• 航空
• 国防
• 流体与电气元件
• 食品与化妆品包装
• 移动与可穿戴电子设备

特点

• 差压衰减式泄漏测量
• 16个程序
• 在线设置（通过USB）
• 2种语言（英语 + 另一种）
• 前面板手动校准，配校准泄漏孔
• 数据存储于内部存储或USB钥匙

测试模式

• ΔP（Pa，1/10 Pa）
• ΔP/t（Pa/s，1/10 Pa/s）
• 流量单位（sccm, mm3/s, cm3/s, cm3/min, cm3/h…）

环境
符合ROHS标准

灵活的通信格式

• RS232：打印机，Modbus RTU
• USB 从属：PC 监控（WinAteq 300，sesame）
• USB 主控：USB钥匙用于传输参数和结果

测量特性
压降测量
范围 — 精度* — 最大分辨率
0 – 500 Pa — ±(1.5% 读数 + 1 Pa) — 0.1 Pa

测试压力测量
范围 — 精度* — 最大分辨率
-1 < F.S. < 1 bar — ±(1.5% 压力 + 3 hPa) — 0.1% F.S.
1 < F.S. < 5 bar — ±(1.5% 压力 + 7.5 hPa) — 0.1% F.S.
5 < F.S. < 10 bar — ±(1.5% 压力 + 15 hPa) — 0.1% F.S.
*高精度模式

外形

• 重量：7 Kg
• 尺寸（宽x高x深）：254 x 150 x 170 mm
• 总体尺寸（宽x高x深）：254 x 150 x 256 mm

电源

• 24 VDC / 2 A

温度

• 工作：+5°C 至 +45°C
• 存储：0°C 至 +60°C

界面

• 带简单直观菜单操作的彩色图形屏
• SMART KEY：可编程按键，支持用户功能

气源

• 控制气源：4/6 bar
• 供压：高于测试压力 1 或 2 bar
• 清洁且干燥的压缩空气
• 适用空气质量标准：ISO 8573-1

选项

• 自动注气或电子调压器
• 2个气动输出用于密封连接器的控制

技术
差压衰减采用参考容积对被测件进行测试，并补偿环境压力或温度变化，因为两个容积会同时受影响。仅被测件上的泄漏会引起传感器膜片的移动。由于传感器测量的是两个回路之间的压差而非相对于大气的压降，因此精度不会随测试压力降低。

去敏测试
当所需的判废水平超过差压传感器满量程时，使用该模式测量大泄漏；在该模式下，试验压力施加到被测件入口，测量由压力传感器完成。

技术规格

• 型号：F6 CLASS
• 品牌：ATEQ
• 测量原理：差压衰减
• 测试程序：16
• 测试模式：ΔP、ΔP/t、流量单位（sccm, mm3/s, cm3/s, cm3/min, cm3/h…）
• 压降测量范围：0–500 Pa — 精度：±(1.5% 读数 + 1 Pa) — 分辨率：0.1 Pa
• 测试压力测量范围与精度：见 TEST PRESSURE MEASUREMENT 范围
• 重量：7 Kg
• 尺寸（宽x高x深）：254 x 150 x 170 mm — 总体：254 x 150 x 256 mm
• 电源：24 VDC / 2 A
• 工作温度：+5°C 至 +45°C — 存储：0°C 至 +60°C
• 接口与通信：彩色图形屏、SMART KEY、RS232（打印机、Modbus RTU）、USB 从属（PC 监控）、USB 主控（参数/结果的 USB 钥匙）
• 数据存储：内部存储或USB钥匙
• 语言：英语 + 另一种语言
• 环境合规：ROHS 标准
• 气源：控制 4/6 bar；测试压力比试验压力高 1 或 2 bar；清洁干燥空气；建议采用 ISO 8573-1
