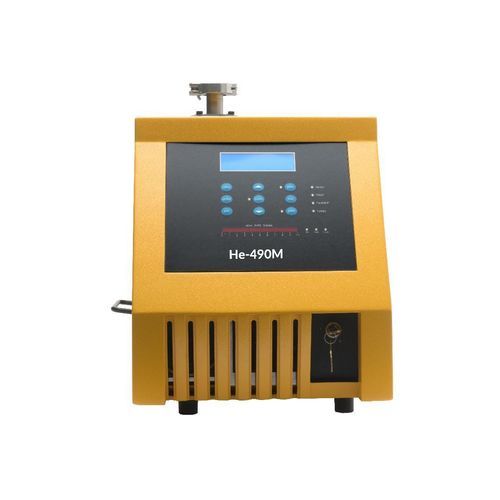

光谱测定法泄漏感应器 He-490M

氦气氦气便携式

概述
He-490M 是一款用于工业环境的交钥匙真空氦质谱泄漏检测系统。该系统结合了高灵敏度与模块化 PLC 控制，便于在生产线和测试工位集成。具备快速启动和一键自动测试功能，适合批量重复检测。

要点

• 氦质谱方法：行业领先的灵敏度与精度
• 可靠性经验证，部分系统已运行超过 20 年
• 模块化设计，便于定制布局与快速维护
• 响应快速，且具便携式配置以适应台架或现场检测
• 密码保护用于用户访问控制
• 氦质谱对泄漏检测的灵敏度至少比其他方法高 ≥1000×

适用领域

• 汽车
  • 空调系统
  • 散热器
  • 排气系统
  • 变速器
• 电动出行
  • 电池包
  • 软包与电芯
  • 模块与外壳
• 包装
  • 气雾罐盖
  • 塑料袋与塑料瓶
  • 喷雾容器
• 电子
  • 硬盘
  • 显示屏与电视面板
  • 相机镜头组件
• 医疗
  • 铝塑泡罩包装
  • 输液袋
  • 过滤器与一次性器械

功能

• 性能：灵敏度 — 系统模式可检测的最小氦泄漏率 2.5 x 10^-9 atm-cc/sec；探头（Sniffer）模式最小检测 2.5 x 10^-7 atm-cc/sec。响应时间 — 系统模式 < 1.0 秒；探头模式 < 1.5 秒。启动时间 — 一键自动；冷启动 < 3 分钟；待机启动 < 1 分钟。
• 显示 / 泄漏率范围：系统模式：0–10 V 输出用于 PLC 集成；泄漏率可按系统校准气体配置。探头模式：直接读数 10^-3 至 10^-7 atm-cc/sec He。接口信号：Auto-Zero、Ready、Leak Rate、Fault。

主要特点

• 冷启动 < 3 分钟
• 待机启动 < 1 分钟
• 一键自动操作
• 硬真空泄漏检测系统
• 模块化装配以便定制布局
• PLC 控制以便过程集成
• 前面板按键锁定
• 涡轮转速可调 600–1500 Hz
• 包含内部快速清洁探头歧管
• 快速在探头与真空测试模式之间切换
• 自动峰值周期
• 主要组件五年保修

可选项

• 24 Vdc 控制
• 110 Vdc 控制
• 大气探头模块
• 侧装配置
• 底装配置
• 电力转换箱

技术规格

• 型号：He-490M
• 类型：氦质谱泄漏检测仪（真空）
• 灵敏度（系统模式）：2.5 x 10^-9 atm-cc/sec He
• 灵敏度（探头模式）：2.5 x 10^-7 atm-cc/sec He
• 响应时间：< 1.0 s（系统）、< 1.5 s（探头）
• 启动时间：冷启动 < 3 分钟；待机启动 < 1 分钟
• 电源：115/220 VAC，50/60 Hz，4 A（其他电压可按需提供）
• 尺寸：W344 x H395 x D618 mm
• 高真空泵：53 c/秒 风冷涡轮分子泵
• 机械（前置）泵：外置前泵，标准 7 CFM
• 阀门：高真空额定电磁阀前线隔离
• 进气系统：外置 PLC 控制阀（可选 DC 或 AC）
