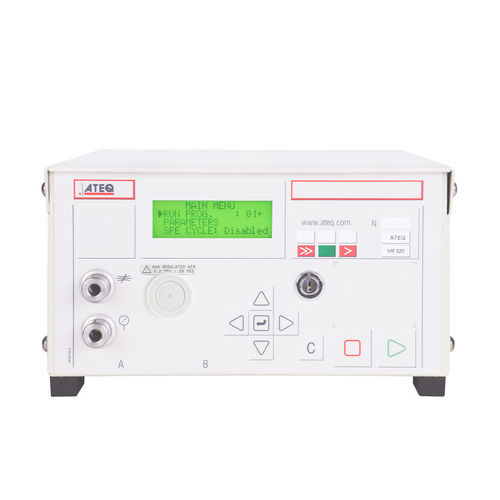

现场总线测试仪 MF520

流量压力层流式

概述
ATEQ 推出 MF520，一款差压式微流量测试仪，通过差压降和稳定的流量测量，实现快速循环与精确泄漏检测。

适用领域

• 阀座泄漏检测与流量控制
• 齿轮箱
• 液压元件与电机
• 气溶胶与喷射器控制

主要特性

• 测量范围：2 / 20 / 200 ml/min
• 测量单位：SI、USA（SAE）及自定义单位
• 环境温度与大气压力指示
• 测量元件集成于单一模块
• 符合 ROHS

通信格式

• RS232：打印机、PC 与存储模块
• RS232：智能 RC5 遥控
• RS485：ATEQ 网络

机械压力调节

• 真空
• 5–50 kPa
• 20–400 kPa
• 500–900 kPa
• 500–1600 kPa

电子压力调节

• 真空
• 1–10 kPa
• 5–50 kPa
• 20–200 kPa
• 50–500 kPa
• 100–1000 kPa
• 100–1600 kPa
• 100–2000 kPa

测量范围
流量测量

• 2 ml/min — 精度：±2.5% of Flow + 0.002 ml/min — 最大分辨率：0.001 ml/min
• 20 ml/min — 精度：±2.5% of Flow + 0.02 ml/min — 最大分辨率：0.01 ml/min
• 200 ml/min — 精度：±2.5% of Flow + 0.2 ml/min — 最大分辨率：0.1 ml/min

压力测量

• 所有量程 — 精度：P + 2 digits — 最大分辨率：满量程的 0.1%

界面与指示

• 导航按键
• 4 行 LCD 显示屏
• 结果指示灯

电源与环境

• 外部电源：24 VDC / 1.6 A 或 110–240 VAC
• 工作温度：+10°C 至 +45°C
• 存储温度：0°C 至 +60°C

可选项

• 7 输入 / 5 输出
• 2 个用于密封连接器控制的气动输出
• 6 个 24 V 可编程输出用于外部连接
• 电子调节器
• 双压
• 高速阀
• 2 个模拟输出：电流或电压
• 现场总线

技术说明
Mass Flow 技术将通过层流元件的空气质量转换为泄漏值（例如 cm3.atm/h）。该技术可在线处理大泄漏工件而无需重置，不使用加热元件（降低对污染的敏感性），并包含温度补偿。在气动系统下可在高达 20 bar（300 psi）的测试压力下实现高精度测量。

资料
有关 MF520 的详细功能、性能和订购信息，请参阅产品资料表与数据表。

技术规格

• 型号：MF520
• 品牌：ATEQ
• 重量：约 7 kg
• 尺寸（W×H×D）：250 × 150 × 360 mm
• 流量范围：2 / 20 / 200 ml/min
• 压力测量：精度 P + 2 digits，分辨率 0.1% FS
• 机械调节：真空 / 5–50 / 20–400 / 500–900 / 500–1600 kPa
• 电子调节：真空 / 1–10 / 5–50 / 20–200 / 50–500 / 100–1000 / 100–1600 / 100–2000 kPa
• 外部电源：24 VDC/1.6 A 或 110–240 VAC
• 工作温度：+10°C 至 +45°C — 存储：0°C 至 +60°C
• 接口：导航键、4 行 LCD、结果指示灯
• 空气供应：洁净干燥空气（适用 ISO 8573-1）
• I/O 与控制：7 输入 / 5 输出、2 个气动输出、6 个 24 V 可编程输出、2 个模拟输出、现场总线支持
• 可选项：电子调节器、双压、高速阀
