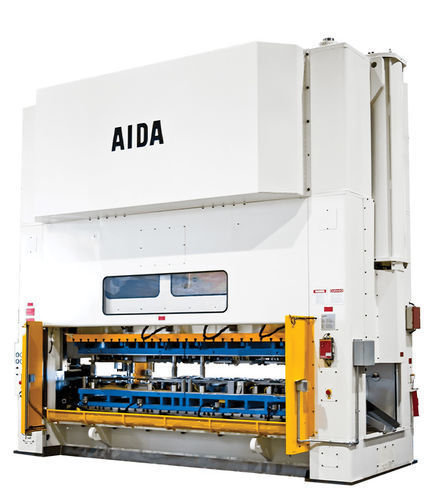

机械压力机 MCX-S2 Series

冲压用于钢板拱门式

描述
MCX-S2为直立框架（straightside）、拉杆（tie-rod）结构的机械压力机，针对高精度金属冲压设计。机架零件经过FEM校核，采用质量可控的钢板制造，焊接后经热处理消除应力，将载荷下挠度控制在0.1 mm/m以下，从而减少变形并提高冲压精度。

传动与配置
MCX-S2配备高性能气摩组合离合器和制动器，采用套筒安装的飞轮，可选中能或高能驱动。传动可选单级或双级偏心齿轮驱动，提供多种行程长度、模具高度选项以及零间隙滚子式滑块导向，适用于渐进和转移模具应用。

特点

• 专为渐进模和转移模及偏心载荷设计。
• 高刚性直立框架，拉杆结构，对转齿轮和滚子导向。
• 自封闭式配重油缸可减少填料磨损，降低维护并取消气体缓冲罐需求。
• 滑块采用8点滚子导向，保证精确运动。
• 配备AIDA Hydraulic Overload Protection (HOLP)，高流量、响应极快的液压过载保护系统。

主要规格
Model | MCX-S2-4000 | MCX-S2-6300 | MCX-S2-8000
Capacity (kN) | 4000 | 6300 | 8000
Slide Stroke (single reduction) (mm) | 250-300-350 | 350-400 | 400-450-500
Slide Stroke (double reduction) (mm) | – | 400-450 | 400-450-500
Slide and bolster length (mm) | 2500-3050-3650 | 3050-3650-4250 | 3650-4000-4600
Slide and bolster width (mm) | 1500 | 1500 | 1800
Side window opening (mm) | 1100 | 1250 | 1400
Shut height (mm) | 600-650-700-750 | 700-750-800-850 | 750-800-850-900
Slide adjustment (mm) | 250 | 300 | 300
Press speed in pendulum mode (single reduction) (min-1) | 20÷60 | 20÷60 | 20÷50
Press speed in pendulum mode (double reduction) (min-1) | – | 10÷30 | 12÷30

技术规格

• 系列名称：MCX-S2 Series
• 类型：直立框架、拉杆式机械压力机
• 容量范围：4000 kN 至 8000 kN
• 机架：FEM验证组件，质量可控钢板，焊接后热处理消除应力
• 传动与离合：气摩组合离合器与制动器；套筒安装飞轮；可选中能或高能驱动
• 驱动选项：单级或双级偏心齿轮驱动
• 滑块导向：零间隙滚子式导向；8点滚子导向
• 配重：自封闭配重油缸（减少填料磨损；无需气体缓冲罐）
• 过载保护：AIDA Hydraulic Overload Protection (HOLP)
• 各型号可选的行程、bolster尺寸、关模高度与速度范围见主要规格
