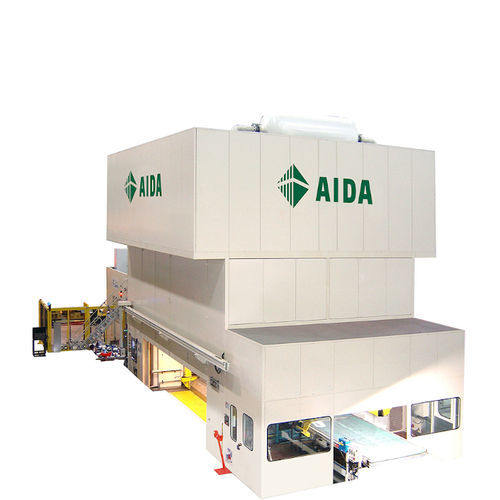

机动压机 DSF-PE2 eries

电动电子用于钢板

产品
DSF-PE2 Series为2点支撑直侧框架（straightside）伺服进给冲床，适用于金属成形，公称力范围4000 kN至12500 kN。机架采用拉杆结构，部件经FEM验证，设计在载荷下挠度小于0.1 mm/m。所有结构件由受控质量钢板制成，焊接后经热处理消除应力。

传动与控制
配备AIDA专有高转矩低速伺服电机，针对冲压工作优化。AIDA伺服包可根据工件高度精确优化滑块运动与行程，并对冲击速度进行精细控制，从而提升生产效率、延长模具寿命并降低模具维护。

主要特性

• 行程长度、速度及滞留（dwell）全面可编程，实现模具级优化
• 支持500条工位配方存储，便于重复设置
• Teach功能可减少操作员输入错误
• 冗余双编码器以增强位置安全性
• 16通道PLS安全系统
• 集成吨位监测
• 支持第三方集成，辅助设备界面可在冲床OIT上显示

主要规格（汇总）
Model | DSF-PE2-4000 | DSF-PE2-6300 | DSF-PE2-8000 | DSF-PE2-10000 | DSF-PE2-12500
Capacity (kN) | 4000 | 6300 | 8000 | 10000 | 12500
Slide Stroke (single reduction) (mm) | 350 | 400 | 500 | – | –
Slide Stroke (double reduction) (mm) | – | 450 | 500 | 600 | 600
Slide and bolster length (mm) | 2500-3050-3650 | 3050-3650-4250 | 3650-4000-4600 | 4500 | 4500
Slide and bolster width (mm) | 1500 | 1700 | 1800 | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2350 | 2350
Shut height (mm) | 600-650-700-750 | 700-750-800-850 | 750-800-850-900 | 750-800-850-900 | 750-800-850-900
Slide adjustment (mm) | 250 | 300 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 3÷89 | 3÷80 | 3÷70 | – | –
Press speed in pendulum mode (double reduction) (min⁻¹) | – | 3÷55 | 3÷60 | 3÷47 | 3÷47

技术规格

• 系列范围：4000 kN 至 12500 kN
• 机架：直侧式（straightside）框架，拉杆结构；FEM验证部件
• 载荷下挠度设计值：< 0.1 mm/m
• 结构材料：受控质量钢板，焊接后热处理消除应力
• 驱动：AIDA专有高转矩低速伺服电机
• 控制：可编程行程长度、速度与dwell；500条工位配方；Teach功能；冗余双编码器
• 安全与监测：16通道PLS；集成吨位监测
• 集成能力：支持在冲床OIT上显示辅助设备界面以实现第三方集成
• 可用型号：DSF-PE2-4000 / 6300 / 8000 / 10000 / 12500
