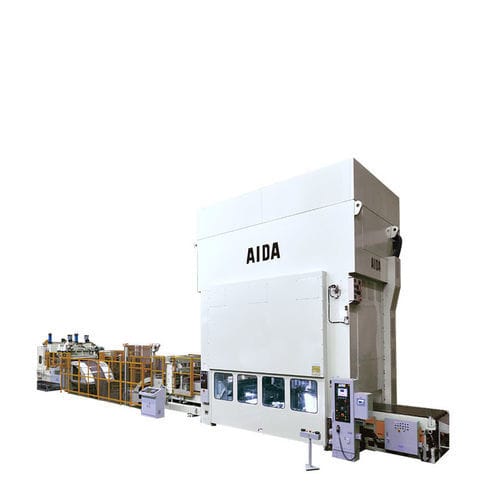

机械压力机 PMX-S4 series

成形冲压用于钢板

概述 PMX-S4 系列由专为连续模成形设计的机械式 4 点直边压力机组成。拉杆式机架具有极低的挠度，轴承间隙极小，可有效限制冲模穿透、降低噪音并延长模具寿命。 滑块悬挂点的中心位置紧邻拉杆中心，从而优化了多工序成形能力并增强了抗偏心载荷能力。内置的动态平衡装置可有效降低振动，确保高速生产稳定进行。 主要特点

• 锻造偏心轴安装在挠度极低的拉杆式机架上，滑块和上模均经过动态平衡处理
• 内置动态平衡装置，可减少振动并实现稳定的高速运行
• 支撑点间距宽，可抵抗偏心心载荷
• 高刚性对称框架，适用于厚板连续冲压
• 滑块悬挂中心靠近拉杆中心，以支持多工序成形和承受重偏心载荷

主要技术参数（按型号节选） PMX-S4-2000：压力 2000 kN；冲程长度 200 mm；冲程数/分钟 50–120； 模具高度约 475 mm；滑块面积示例：1550×830 mm / 1850×880 mm；底板面积示例：1550×950 mm / 1850×950 mm； 上模最大重量：约1000 kg；侧面开口示例：850×375 mm / 900×450 mm。 PMX-S4-3000：额定压力 3000 kN；冲程长度 200 mm； 冲程数/分钟 40–100；模具高度约 550 毫米；滑块区域示例：1850×880 毫米 / 2150×1000 毫米 / 2450×1200 毫米； 底板面积示例：1850×1000 mm / 1850×1000 mm / 2150×1000 mm； 上模最大重量：约1000–1500 kg（视型号而定）；侧面开口示例：900×450 mm / 1020×450 mm / 1220×450 mm。 PMX-S4-4000：额定压力 4000 kN；冲程长度 200 mm；冲程次数/分钟 30–80； 模具高度约650毫米；滑块区域示例：2150×1000毫米 / 2450×1200毫米；底板区域示例：2150×1250毫米 / 2450×1250毫米； 上模最大重量：约1500–3000 kg（视型号而定）；侧开口示例：1170×450 mm / 1170×550 mm。 PMX-S4-5000： 额定压力 5000 kN；冲程长度 300 mm；冲程数/分钟 30–60；模具高度约 700 mm；滑块区域示例：2450×1200 mm / 2450×1150 mm； 底板面积示例：2450×1250 mm / 2450×1400 mm；上模最大重量：约3000 kg；侧开口示例：1170×550 mm / 1270×650 mm。 PMX-S4-6000：压力 6000 kN；冲程长度 250 mm（代表值）；冲程数/分钟 30–70；模具高度约 750 mm；滑块面积示例：2450×1250 mm； 基座面积示例：2450×1400 毫米；最大上模重量：约 3000 公斤；侧开口示例：1270×650 毫米。 注释 该系列压机额定压力从2000 kN起；制造商网站上的产品文档表明，该系列覆盖范围广泛，并提供额外的更高额定压力型号（页面注释中最高达12000 kN，部分资料提及最高可达16000 kN）。 技术规格

• 类型：机械式四点直边压力机（横向曲轴）
• 压力机容量范围：从 2000 kN（系列基础型号）到数千 kN 的型号（制造商表示可提供更高容量）
• 机架： 拉杆式机架，挠度极低，且前后、左右几何结构对称
• 曲轴/偏心轴：锻造偏心轴；滑块和上模经过动态平衡处理
• 平衡装置： 内置动态平衡装置，可降低振动并确保高速运行稳定
• 滑块悬挂：悬挂点中心位置靠近拉杆中心，以实现最佳的多工序成形和抗偏心载荷能力
• 典型行程长度： 约 200–300 毫米，具体取决于型号/版本
• 典型每分钟冲程次数：约 30–120 次/分钟，具体取决于型号/版本
• 模具高度（典型值）： 约 475–750 毫米，具体取决于机型
• 滑块和底板区域：每种机型有多种 L/R × F/B 配置（参见上文主要规格）
• 上模最大重量：最高可达数千公斤，具体取决于机型/版本
