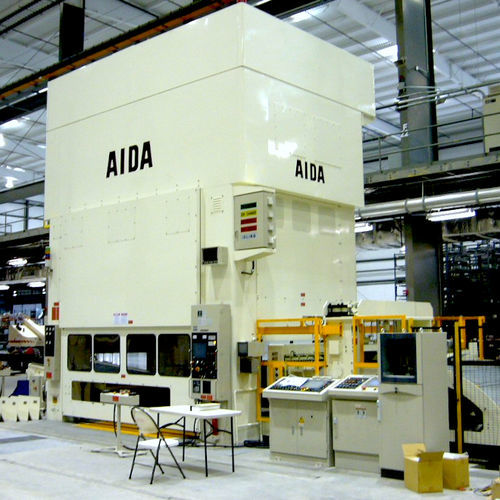

机械压力机 PME-S2 series

成形冲压偏心

产品说明
AIDA PME-S2 系列为2点偏心直立式冲床，设计用于高精度成形汽车结构面板和传动部件。主要设计要点包括：增大悬挂点间距以提升偏心载荷能力、最小化总体间隙以降低穿透发生、采用8点方形滑块导向以限制横向和纵向位移、以及采用拉杆预紧的机架以提高刚性。大尺寸机架设计和改进的制造工艺使其可可靠成形高强度材料。关键精密零件由AIDA内部制造以保证关键部位的公差控制。

特点

• 冲压系统支持广泛的生产多样性与稳定性
• 采用金属密封的过载保护器，响应快速，保护模具与冲床
• 总体间隙最小化以减少穿透风险
• 可调滑块系统以保持平行度并抵抗偏心载荷
• 宽间距连接以提高偏心载荷承载能力

主要规格
Model | PME-S2-4000 | PME-S2-6300 | PME-S2-8000 | PME-S2-10000
Capacity (kN) | 4000 | 6300 | 8000 | 10000
Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | –
Slide Stroke (double reduction) (mm) | 300-400 | 450 | 450-500 | 400-500-600
Slide and bolster length (mm) | 3050-3650 | 3500-(4250) | 4000 | 4500-5000
Slide and bolster width (mm) | 1500 | 1500-(1700) | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2360
Shut height (mm) | 600-650-850 | 800-900-1000 | 900-950-1000 | 900-1000
Slide adjustment (mm) | 250 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 20÷60 | 20÷50 | 20÷50 | –
Press speed in pendulum mode (double reduction) (min⁻¹) | 10÷35 | 10÷30 | 12÷30 | 15÷30

技术特性

• 系列：PME-S2 Series（机械式2点偏心直立式冲床）
• 冲床吨位：4000–10000 kN（视型号而定）
• 滑块行程（单/双减速）：350–400 mm / 300–600 mm（型号不同）
• 滑块及工作台尺寸：长度3050–5000 mm，宽度1500–1800 mm（视型号）
• 侧窗开口：1700–2360 mm（视型号）
• 闭合高度和滑块调整：多种设置（示例闭合高度：600–1000 mm；滑块调节250–300 mm）
• 导向设计：8点/8面滑动导向，减少横向/纵向位移
• 机架：拉杆预紧机架以提高刚性和精度
• 制造：关键精密部件内部制造以在关键区域实现最小间隙
• 应用：适用于成形汽车结构面板和传动部件，包括高强度材料
