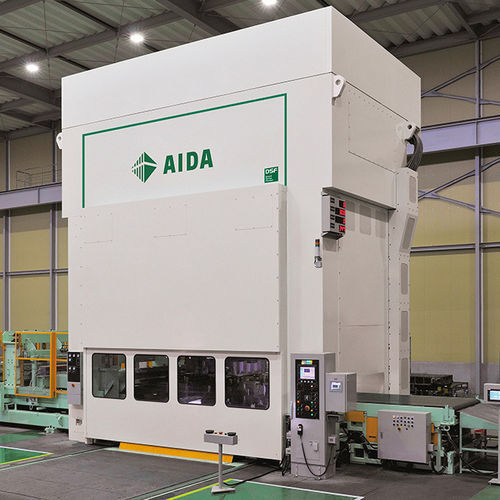

冲压机 DSF-P2 series

用于钢板框式高速

概述
DSF-P2系列为用于顺序模具加工的高精度、高刚性2点式直立伺服冲床。拉杆式机架配合总轴承间隙最小化设计，可降低穿透(breakthrough)与噪音，提高长期精度并延长模具寿命。左右轴配置及连接点间距较大，可抵抗偏心载荷；专有扭矩单元设计不会将反向载荷传递到传动齿轮。各组件在内部加工，保证总间隙达到JIS Special Class或更优。内置动态平衡配重以及滑块和上模的动平衡可减少振动并实现稳定的高速生产。加工过程中复制组装时产生的微小变形，以确保高精度的装配件。

主要特性

• 在极低挠度的拉杆式机架上采用锻造偏心轴，并对滑块与上模进行动态平衡
• 内置动态配重可降低振动，支持稳定的高速运转
• 在冲裁过程中最大限度减少穿透，延长模具寿命并提高零件精度
• 高刚性机架可承受厚板的顺序冲压
• 前后左右对称设计，保持较高的动态精度

主要参数（选型）
Model | DSF-P2-4000-245-115 | DSF-P2-6000-305-140
Capacity (kN)* | 4000 | 6000
行程长度 (mm) | 250 | 250
每分钟冲次 (min-1) | 1÷80 | 1÷118
滑块调节 (mm) | 100 | 150
模具高度 (mm) | 700 | 800
滑块面积 (L/R x F/B) (mm) | 2450×1150 | 3050×1400
底板面积 (L/R x F/B) (mm) | 2450×1150 | 3050×1400
侧开口 (mm) | 1170 | 1250

注
可按定制技术规格提供至27000 kN。

技术规格

• 机型：用于顺序模具的2点式直立伺服冲床
• 容量范围：示例型号；按定制规格可达27000 kN
• 机架：高刚性拉杆式机架，前后左右对称设计
• 轴：锻造偏心轴；左右轴配置以承受偏心载荷
• 轴承/间隙：总轴承间隙最小化；总间隙为JIS Special Class或更优
• 传动/扭矩：专有扭矩单元设计，防止反向载荷传递到传动齿轮
• 动态平衡：滑块与上模动态平衡；内置动态配重
• 制造：内部加工组件以复制装配变形并确保精度
• 应用：适用于顺序冲压，包括厚板冲压；优化以减少穿透并延长模具寿命
