ERICHSEN测厚仪

测量范围: 0 µm - 2,000 µm
重量: 850 g

... 产品说明
PAINT BORER 518 MC 采用标准化的楔形切割钻孔法测量涂层厚度：按一定角度钻出小型圆锥孔，通过切面投影宽度的几何关系计算层厚。50× 测量显微镜可见同心圆；测量圆半径差并乘以刻度因子即可得到涂层厚度。

测量装置
PAINT BORER 518 MC 为一体化紧凑仪器，壳体内集成钻孔装置、测量显微镜、试样照明和充电电池。水平滑动滑块将钻头与显微镜整合，穿孔后无需移动整机即可测量。弹簧安装的硬质合金钻头在压到试样时自动啟动；为三种标准测量范围提供可更换且具有精确切削角的钻头。50× ...

测量范围: 10 µm - 6,900 µm
测量宽度: 5 mm
分辨率: 0.1 µm

... 产品概要
采用超声波进行非破坏性测量，可在一次操作中测量多达8层涂层。便携式设备，传感器集成32位处理（SIDSP®），8英寸A‑scan显示，坚固外壳（IP67、MIL‑STD 810 G）及耐刮擦Gorilla®玻璃。测量范围最高6900 µm。

产品说明
QuintSonic T 可在一次操作中测量多达八层涂层。可测量聚合物涂层（油漆、清漆、塑料）以及玻璃、陶瓷或金属涂层，适用于几乎任何基材。精确且易操作，QuintSonic T 支持常见涂层体系，例如：

• 塑料上的漆
• 木材上的塑料
• 金属上的玻璃
• 等多种体系

测量范围: 0.05 µm - 75 µm

... 产品说明
采用库仑计（阳极剥离）法测量镀层厚度，适用于钢、非铁金属和绝缘基材上的单层或多层镀层（如钢上的镍、钢上的锌、铜上的锡、铜上的银、环氧上的铜等）。GalvanoTest 在不损伤基材的情况下提供准确的层厚值。仪器为微处理器控制，操作简便，培训需求低。

测量原理
基于法拉第定律，GalvanoTest 对被测镀层的特定区域进行电解溶解除去。测量电池内装有针对特定镀层/基材组合的电解液，置于样品上并由垫圈（例如 8 mm2、4 mm2）密封。受控电流使镀层溶解；出现特征电压变化时自动停止，厚度以 ...

测量范围: 0 mm - 1.5 mm
分辨率: 0.05 µm
重量: 60 g

... SmarTest F 1.5 — 钢材F用非破坏性涂层 测厚仪测量范围可达1.5 mm1500 µm。便携式无线传感器通过 Bluetooth 与智能手机和平板通信。订货号05260351。

产品描述
SIDSP® 传感器的 SmarTest 版本将高测量精度和抗干扰能力与现代无线技术的优势结合。传感器内数字生成的测量数据通过 Bluetooth 传输至 SmarTest 应用。该应用作为评估装置替代传统 测厚仪并支持数据记录、分析与导出。

< ...

测量范围: 0 mm - 1.5 mm
测量频率: 1 Hz - 20 Hz
环境温度: -10 °C - 60 °C

... 简要说明
对钢材F进行非破坏涂层厚度测量最高可达1500 µm对有色金属N最高可达700 µm。可选外部传感器用于管道和难以到达位置的测量。MiniTest系列可测量铁磁基体上的非磁性涂层油漆、塑料、铬等以及导电基体上的绝缘涂层铝、铜、钛、奥氏体不锈钢等适用于多种工业测量场景。

型号 / 订货号
页面型号MiniTest 735-FN1.5/0.7-90。订货号05253751。

标准

• DIN

测量范围: 0 µm - 100 µm

... 产品描述
磁性涂层 测厚仪 MikroTest 5 G，用于在钢基材上快速、精确且无损地测量以下涂层：

• 电镀层
• 油漆及薄膜涂层

• 无需电源即可测量
• 免校准
• 任意姿态可用
• 全自动测量周期

测量范围: max 2000.0 µm
测量宽度: 2 mm
分辨率: 20 µm

... 概述
PAINTXPLORER 548 是一款机械-光学涂层厚度测量仪，用于扩展 PAINT BORER 518 MC/518 USB 的应用范围。该设备针对刚性或易脆基材上的敏感钻孔设计，可测量高达 2000 µm 的涂层厚度。作为紧凑的台式实验室设备，采用改进的高精度旋转/滑动轴承以减少切削刃崩裂。测量显微镜可单独提供，使钻孔单元保持纤薄且便于手持，同时兼容所附支架。

总体描述
PAINTXPLORER 548 采用规范化的楔形切割（wedge-cutting）方法结合钻孔来确定涂层厚度。其开发目标是在钻削脆性材料时减小限制，并在钻头或中心轴出现轻微偏心时仍能实现清晰的层间分离。该装置可手持操作或配合随附支架使用；移动性受电源线长度限制，定位为实验室设备。

操作

• 在涂层上施加对比标记。
• 将仪器放置在样品上，并将钻头置于测试点正上方。使用支架时，将测试点置于钻头下方，并通过旋转压板从下方固定样品。
• 钻透涂层直至基材。
• 使用显微镜进行测量，并考虑刻度因子。

• 涂层厚度测量仪

测量范围: 0 µm - 3,000 µm

... 紧凑型电池供电涂层 测厚仪 LAYERCHECK 750 USB 可在金属基材上快速、精确地进行无损测量。典型应用包括工业防腐、鉴定、镀层与喷漆车间、化工、汽车、船舶与飞机制造以及设备与机械制造。


结构与功能
外壳由硬质耐磨材料制成周边设有橡胶包边以抵御冲击。大型带背光 LC 显示屏便于在光线不足环境下测量。根据机型不同仪器按磁感应原理F工作使用组合探头时可另外采用涡流法FN。探头由弹簧安装套筒固定确保稳定定位和恒定接触压力。探头半球形端头为硬质耐磨材料单极传感器通过 ...

测量范围: 0 µm - 6,000 µm
分辨率: 100 µm

... 概述
PAINT BORER TCG是一种用于在非金属基材上精确测量厚层涂层的涂层厚度测量仪。该设备提供两种评估方式采用带刻度照明放大镜的模拟评估以及使用WedgeSoft X软件进行图像评估的数字评估。


用途与目的
该仪器用于测量在混凝土、抹灰、找平层、木材和塑料等基材上难以通过非破坏性方法评估的“厚层”。破坏性的楔形切割/钻孔方法为复杂的非破坏性校准程序提供了一种简单且经济的替代方案。


原理与操作
测量原理遵循标准化的楔形切割法样品按一定角度钻孔并对斜向切割出的涂层进行评估。设备随附一种特殊钻头柄径10 ...

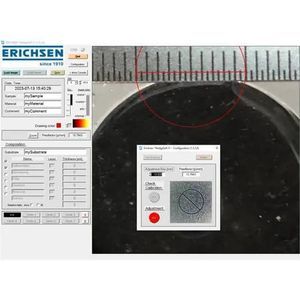

... WedgeSoft X 是一款用于机械光学涂层厚度测量的软件。可导入单独拍摄的图像来自数字显微镜、智能手机或平板并测定最高 6000 µm 的层厚。产品随附用于激活的安全加密狗并支持多层测量最多 6 层。


测量流程
