材料测厚仪 PAINTXPLORER 548

涂层台式光学

概述

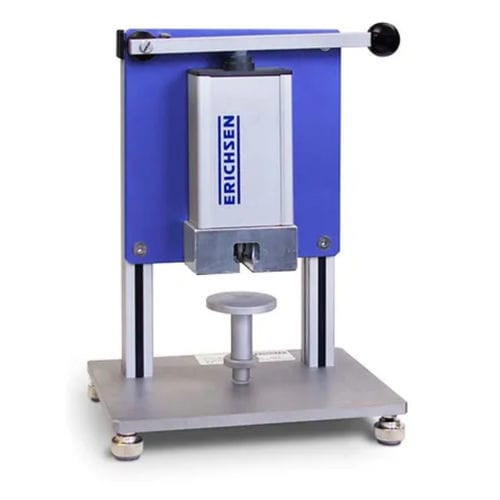

PAINTXPLORER 548 是一款机械-光学涂层厚度测量仪，用于扩展 PAINT BORER 518 MC/518 USB 的应用范围。该设备针对刚性或易脆基材上的敏感钻孔设计，可测量高达 2000 µm 的涂层厚度。作为紧凑的台式实验室设备，采用改进的高精度旋转/滑动轴承以减少切削刃崩裂。测量显微镜可单独提供，使钻孔单元保持纤薄且便于手持，同时兼容所附支架。

总体描述
PAINTXPLORER 548 采用规范化的楔形切割（wedge-cutting）方法结合钻孔来确定涂层厚度。其开发目标是在钻削脆性材料时减小限制，并在钻头或中心轴出现轻微偏心时仍能实现清晰的层间分离。该装置可手持操作或配合随附支架使用；移动性受电源线长度限制，定位为实验室设备。

操作

• 在涂层上施加对比标记。
• 将仪器放置在样品上，并将钻头置于测试点正上方。使用支架时，将测试点置于钻头下方，并通过旋转压板从下方固定样品。
• 钻透涂层直至基材。
• 使用显微镜进行测量，并考虑刻度因子。

交付范围

• 涂层厚度测量仪 PAINTXPLORER 548
• 钻孔支架
• 用于最高 300 µm 膜厚的 5 号钻头（刻度因子 3 µm/格；切削角 8.5°）
• 2 支毛毡笔（黑 / 银）
• 螺丝刀
• 换钻工具
• 电源适配器（100 - 240 VAC，47 - 63 Hz）
• 塑料箱
• 使用说明书

标准

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

技术参数

• 驱动方式：电动
• DT / NDT：DT
• 基材：任意
• 涂层厚度：最高 2000 µm
• 多层能力：是
• 钻孔单元尺寸：145 mm x 70 mm x 40 mm (H x W x D)
• 钻孔单元净重：约 600 g
• 钻孔支架尺寸：280 mm x 190 mm x 120 mm (H x W x D)
• 钻孔支架净重：约 3.2 kg
• 测量显微镜 (456-50) 尺寸：105 mm x 130 mm x 40 mm (H x W x D)
• 测量显微镜 (456-50) 净重：约 150 g
• 测量显微镜 (456-50) 电源：电池 9V (6LR61)
• 测量显微镜 (456-50) 刻度分辨率：20 µm
• 测量显微镜 (456-50) 测量范围：2 mm
• 钻孔单元电源（插入式电源）：100 - 240 VAC，47 - 63 Hz → 18 VDC / 0.8 A
• 钻头转速：约 500 rpm
• 显微镜放大倍率：50x

特性 / 技术规格

• 型号：PAINTXPLORER 548
• 功能：采用楔形切割与钻孔的机械/光学涂层厚度测量
• 最大可测层厚：最高 2000 µm
• 适用：多层涂层及任意基材
• 驱动：电动（钻孔单元）
• 钻孔速度：约 500 rpm
• 测量显微镜（可选）：型号 456-50，放大倍率 50x，刻度分辨率 20 µm，测量范围 2 mm，电池 9V
• 钻孔单元尺寸：145 x 70 x 40 mm (H x W x D); 净重约 600 g
• 钻孔支架尺寸：280 x 190 x 120 mm (H x W x D); 净重约 3.2 kg
• 电源（插入式电源）：100 - 240 VAC，47 - 63 Hz → 18 VDC / 0.8 A
