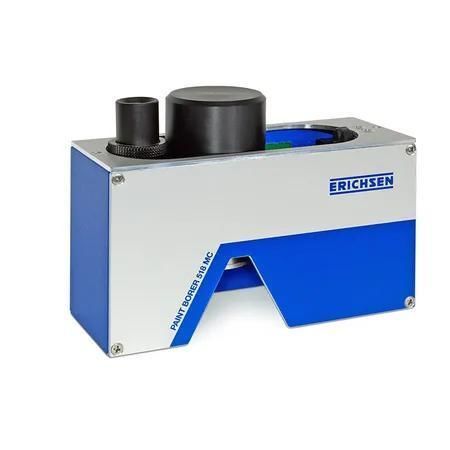

涂层测厚仪 PAINT BORER 518 MC

油漆便携式光学

产品说明
PAINT BORER 518 MC 采用标准化的楔形切割钻孔法测量涂层厚度：按一定角度钻出小型圆锥孔，通过切面投影宽度的几何关系计算层厚。50× 测量显微镜可见同心圆；测量圆半径差并乘以刻度因子即可得到涂层厚度。

测量装置
PAINT BORER 518 MC 为一体化紧凑仪器，壳体内集成钻孔装置、测量显微镜、试样照明和充电电池。水平滑动滑块将钻头与显微镜整合，穿孔后无需移动整机即可测量。弹簧安装的硬质合金钻头在压到试样时自动啟动；为三种标准测量范围提供可更换且具有精确切削角的钻头。50× 显微镜配有 100 刻线的量程，确保不受测量范围影响的 1% 分辨率。后部光源开关支持连续照明、三档亮度和间断照明以延长电池寿命。采用 9 V 可充电电池；可通过充电器使用交流电。显微镜可在两个互相垂直的方向移动，并可旋转刻度以便评估弯曲或倾斜试样上出现的椭圆孔。

操作

• 用对比笔在测试点做记号并将仪器放置于试样上
• 定位并压下钻头，电机自动启动并钻透涂层至基体
• 将显微镜移至孔上并开启照明
• 数基体到对比标记之间的刻线数，乘以刻度因子即得厚度

包装清单

• 涂层厚度计 PAINT BORER 518 MC
• 钻头 5：用于最多 300 µm 的层厚（刻度因子 3 µm/格，切削角 8.5°）
• 2 支记号笔（黑/银）
• 螺丝刀
• 充电电池（9 V）
• 电源适配器（100 - 240 VAC，47 - 63 Hz）
• 塑料箱
• 使用说明书

标准

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

技术规格

• 驱动：电动
• DT / NDT：DT
• 基材：任意
• 尺寸（长 x 宽 x 高）：155 mm x 55 mm x 110 mm
• 净重：约 850 g
• 涂层厚度：最高 2000 µm
• 测量分辨率：1 %
• 多层测量能力：是
• 电源（可选）蓄电池：6F22
• 电源（可选）电池（9V）：6LR61
• 电源（可选）插电电源：(100 - 240) VAC，(47 - 63) Hz → 18 VDC / 0.8 A
• 无试样台的最小试样尺寸：约 150 x 25 mm
• 带试样台（小件）时的最小试样尺寸：≥ 17 mm
