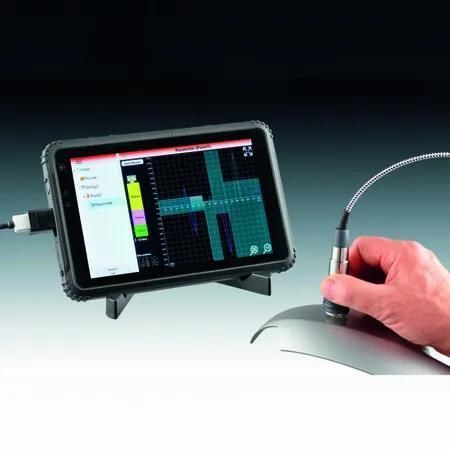

塑料测厚仪 QuintSonic T

金属玻璃涂层

产品概要
采用超声波进行非破坏性测量，可在一次操作中测量多达8层涂层。便携式设备，传感器集成32位处理（SIDSP®），8英寸A‑scan显示，坚固外壳（IP67、MIL‑STD 810 G）及耐刮擦Gorilla®玻璃。测量范围最高6900 µm。

产品说明
QuintSonic T 可在一次操作中测量多达八层涂层。可测量聚合物涂层（油漆、清漆、塑料）以及玻璃、陶瓷或金属涂层，适用于几乎任何基材。精确且易操作，QuintSonic T 支持常见涂层体系，例如：

• 塑料上的漆
• 木材上的塑料
• 金属上的玻璃
• 等多种体系

配备8英寸大屏，可同时显示测量结果及超声信号波形（A‑scan）。信号调整参数同步显示，可针对当前测量快速调整，且通过A‑scan存储功能可进行事后参数微调。
QuintSonic T 提供触摸屏简易操作和直观的用户引导。测量程序具备清晰的数据结构并集成检测报告生成功能。
由于具备 IP67、MIL‑STD 810 G 及高耐久性 Gorilla® 玻璃，QuintSonic T 也适用于较恶劣的使用环境。

用途与应用
用于非破坏性测量：

• 附着于木材、塑料、玻璃、金属和陶瓷表面的清漆、塑料、玻璃、搪瓷及其他涂层
• 塑料、陶瓷及木材上的金属涂层
• 一次操作测量多达8层涂层

亦适用于壁厚测量。

测量原理
超声波反射（DIN EN ISO 2808，方法10）

特点

• 传感器集成的32位数字信号处理（SIDSP®）实现信号快速评估和高精度
• 每分钟超过40个测量值：接触、等待1秒、完成
• 仅5 mm测量区域，适合对小件和曲面零件的测量（接触面 11 mm Ø）

随附物

• QuintSonic SIDSP® 传感器
• SIDSP® 传感器电缆
• 带评估软件的工业平板
• 平板支架
• 使用说明书（德文/英文）
• 1瓶耦合凝胶，100 ml
• 1瓶去离子水（耦合剂），100 ml
• 单层标准用于仪器校验
• 塑料便携箱

技术参数

• DT / NDT：NDT
• 精度：当使用十字切割标准校准时，为读数的 ±(1 µm / 0.04 mils + 1 %)
• 基材：所有
• 分辨率：0.1 µm / 0.004 mils
• 校准：可对最多八层进行声速校准
• 层厚：最高6900 µm

附加技术数据

• 测量范围：最大6900 µm（可调范围：400 µm、900 µm、1900 µm、3900 µm，按2375 m/s 的声速设置以实现最精细扫描）
• 储存温度：-10..+50°C
• 工作温度：+5..+50°C
• 便携/固定：便携式
• 最小层厚：约10 µm（取决于被测材料的声速）
• 多层能力：是
• 最小测量面积：5 mm Ø（接触面 11 mm Ø）

特性 / 技术规格

• 型号：QuintSonic T
• 订货号：05210351
• 可测最大层厚：6900 µm
• 一次操作可测多达8层
• 显示：8"，含A‑scan可视化与参数显示
• 信号处理：SIDSP®（传感器内置32位）
• 分辨率：0.1 µm / 0.004 mils
• 精度：± (1 µm / 0.04 mils + 1 %)（经十字切割标准校准时）
• 测量区域：5 mm Ø（接触面 11 mm Ø）
• 防护/耐用性：IP67、MIL‑STD 810 G、Gorilla® 玻璃
• 包含：传感器、传感器电缆、带软件的工业平板、支架、手册、耦合凝胶（100 ml）、Aqua dest（100 ml）、单层标准、工具箱
