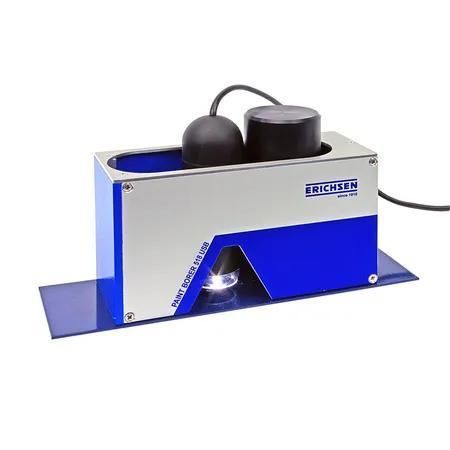

涂层测厚仪 PAINT BORER 518 USB

油漆便携式光学

概述
PAINT BORER 518 USB 是一款便携式涂层厚度测量仪，按标准化楔形切割法工作。设备集成50倍高分辨率数码显微镜、可调照明和2 MP CMOS传感器。通过USB连接PC/笔记本/WINDOWS平板，配套软件可实现试样图像的采集、测量与数字化存档。

结构与设计
仪器为紧凑耐用的外壳设计，内置钻孔装置、数码显微镜、样品照明和电源。水平滑动的滑座承载钻头和显微镜，钻孔后无需移动整机。钻头弹簧安装，按压即自动启动；可更换的硬质合金钻头具有规定切削角，可覆盖三种标准测量范围。照明支持连续或间歇（3档亮度）模式。采用9V可充电电池供电，也可使用随附电源适配器进行市电供电。

操作

• 在测试点做对比标记并将仪器置于样品上
• 将钻头移至标记处并下降，钻透涂层至基材
• 将显微镜移至孔上并开启照明以观察截面
• 在PC显示屏上使用光标标记孔心和可见层界线进行测量

随附软件通过钻孔角实现切线函数计算层厚，支持多层分析并可补偿一维弯曲几何上的椭圆孔。显示可切换为黑白或伪彩以提高对比度。可保存完整测量记录（数据+图像）以避免信息丢失。

软件与连接
USB 2.0 / 3.0 接口。图片格式：PNG。OSD 语言：德语、英语。兼容 Windows XP / Vista / 7 / 8 / 10 / 11。标准软件包含测量公式、切线计算、显示选项以及数据/图像记录功能。

随附物

• 涂层厚度测量仪 PAINT BORER 518 USB
• 5号钻头：适用于最高300 μm 层厚（比例因子 3 μm/刻度点 / 切削角 8.5°）
• 2支记号笔（黑/银）
• 螺丝刀
• 可充电电池（9 V）
• 电源适配器（100 - 240 VAC，47 - 63 Hz）
• 软件（USB 启动盘）
• USB 数据线
• 校准标准件
• 塑料箱
• 使用说明书

标准

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

技术规格

• 驱动：电动
• DT / NDT：DT
• 基材：任意
• 尺寸（长 x 宽 x 高）：155 mm x 55 mm x 110 mm
• 净重：约 850 g
• 图像传感器：2 百万像素（插值至 5 M）
• 光源：8 颗白色 LED，可调
• OSD 语言：德语、英语
• PC 接口：USB 2.0 或 3.0
• 图片格式：PNG
• 涂层厚度：最高 2000 µm
• 操作系统：Windows XP / Vista / 7 / 8 / 10 / 11
• 放大倍数：50x
• 多层能力：是
• 电源备选：9V 可充电电池或插入式电源（100 - 240 VAC → 18 VDC / 0.8 A）
