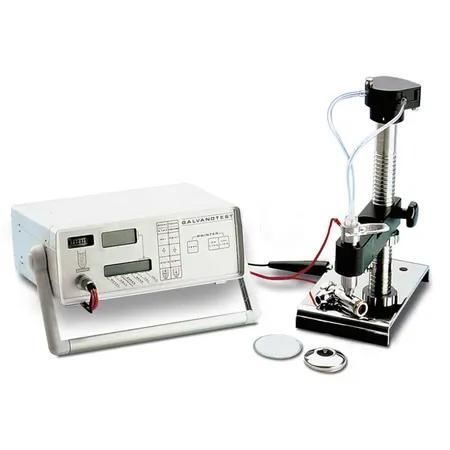

钢测厚仪 GalvanoTest 2000

用于有色金属金属涂层

产品说明
采用库仑计（阳极剥离）法测量镀层厚度，适用于钢、非铁金属和绝缘基材上的单层或多层镀层（如钢上的镍、钢上的锌、铜上的锡、铜上的银、环氧上的铜等）。GalvanoTest 在不损伤基材的情况下提供准确的层厚值。仪器为微处理器控制，操作简便，培训需求低。

测量原理
基于法拉第定律，GalvanoTest 对被测镀层的特定区域进行电解溶解除去。测量电池内装有针对特定镀层/基材组合的电解液，置于样品上并由垫圈（例如 8 mm2、4 mm2）密封。受控电流使镀层溶解；出现特征电压变化时自动停止，厚度以 μm 或 mils 显示。

结构
测量电池
提供用于平面或曲面（曲率半径可达 3 mm）以及微小测量区域的电池。2000 型可选配气流脉动器以保证电解液循环。还可选配电解液杯用于浸渍线材和小型零件，两种型号均兼容。

支架
可调支架用于将测量电池精确定位于样品。电解液分配泵可根据配置安装在支架或机体上。

处理单元
微处理器控制的处理单元配有交互式 LCD 与触控板。可输入测量程序，在字母数字显示屏上查看结果，并通过接口导出到 PC、MiniPrint 打印机或 Y‑T 记录仪。剥离过程中的电压特征曲线可打印以供可追溯的分析。

选择 GalvanoTest 2000 还是 3000？
GalvanoTest 2000 为基础型号，适用于多种镀层/基材组合和多层测量。GalvanoTest 3000 在支架中集成了电解液泵，支持快速更换测量电池以使用不同电解液，并具备自动注排液功能以节省电解液。3000 型可测量小至 0.25 mm2 的微小点。

交付清单

• GalvanoTest 仪表
• 用于连接 MiniPrint 打印机或 PC 的接口
• 用于 Y‑T 记录仪的数据输出
• 带测量电池和脉动喷嘴的标准测量支架
• 仪表/支架连接电缆
• A 型垫圈（8 mm2）
• B 型垫圈（4 mm2）
• 3 瓶电解液（每瓶 100 ml，按客户选择）
• 移液管
• 废电解液收集瓶
• 喷雾瓶
• 橡皮铅笔
• 吸油纸包
• 使用说明书

技术规格

• 测量范围：0.05 μm – 75 μm
• 层厚：最高 75 μm
• DT / NDT：DT
• 适用基材：钢、非铁金属、绝缘基材
• 标准测量面积/垫圈：A（8 mm2）、B（4 mm2）；可提供其他尺寸
• 测量电池选项：平面/曲面（≥ 3 mm 半径）；用于小零件和线材的电解液杯
• GalvanoTest 2000：基础型号；可选气流脉动器
• GalvanoTest 3000：集成电解液泵、快速更换电池、最小测量点 0.25 mm2
• 处理单元：微处理器、交互式 LCD、触控板；支持 PC、MiniPrint、Y‑T 输出；电压曲线可打印
