发电机转子加工中心

输出功率: 113 kW
最大台面负荷: 350 t

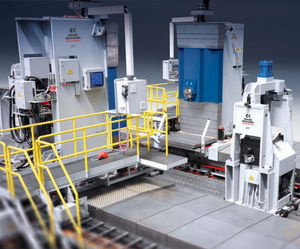

... Innse-Berardi型号为FCR的发电机转子加工中心。 所有轴采用静压导轨，可配高扭矩、大切削力、大直径的铣刀盘加工主槽。在同一拖板上配备高生产率的铣槽头和带立柱的辅助头，使FCR成为一个多功能的加工中心，可以完成发电机转子本体和轴颈的所有加工操作。 全套先进的附件为不同的应用要求提供了最佳的解决方案。 ...

转速: 4,000 rpm
输出功率: 55 kW
最大台面负荷: 350 t

... Innse-Berardi型号为FCT的汽轮机转子加工中心，专用于“叶根槽”的加工。 所有轴均采用静压导轨，对重切削加工提供了优异的减振性能，包括从使用盘铣刀对叶根槽的开粗到使用硬质合金成型刀具进行的精加工。 主传动轴的功率-扭矩-速度特性允许使用高速和大扭矩的大直径钟形刀具（或圆盘式）。 传统的配置是由两个相对的单元一起工作而设计的。这种解决方案大大缩短汽轮机转子的加工时间，带来了快速的投资回报。 ...

X轴: 5,000 mm - 30,000 mm
Y轴: 5,000 mm - 7,600 mm
Z轴: 1,500 mm - 2,500 mm

... AERO 是中型/大型龙门起重机系列。 AERO 是中型/大型龙门机床系列。它专用于 3 - 5 轴高速加工以及硬质材料（钢、镍镉镍合金、钛等）的重型加工。 AERO 机床可配置自动换头或电主轴系统，可对各种材料进行粗加工和精加工。 除上述所有功能外，与车削台或托盘交换系统的集成使 XS 在汽车、航空、航天、通用工程和发电等所有应用领域都极为高效和灵活。 ...

X轴: 3,000 mm - 30,000 mm
Y轴: 2,500 mm - 4,700 mm
Z轴: 1,500 mm - 2,200 mm

... XS 是持续技术发展的成果：自 1996 年（第一台龙门式机床）以来，从机床的结构元素到运动学和热稳定性，我们对机床进行了 5 次连续改进。因此，我们的机床既保证了高精度，又在加工和配置方面具有广泛的灵活性。 XS 高速龙门铣削中心是 25 年来不断研发和创新的成果。其主要专利特征包括 - X 轴采用 TTM 技术，可获得高动态和高进给速度 - 结构热控制系统，无论环境温度如何，都能保证 5 轴加工的高体积精度 - 带挠扭稳定器的第三导轨，可在工作区的任何位置保持几何和动态稳定性 XS ...

X轴: 3,000 mm
Y轴: 2,600 mm
Z轴: 1,200 µm - 1,400 µm

... DIAMOND 30 是一款高精度、高可靠性的五轴龙门加工中心，是高速加工的理想之选。 DIAMOND 30 是一款高精度、高可靠性的龙门五轴加工中心，是高速加工的理想之选。 它的特点是采用整体式结构，横移采用龙门结构，工件始终固定，线性轴和旋转轴均配有直线电机和扭矩电机。 在高速粗加工中极为有效，在半精加工和精加工中极为精确可靠。所有这一切使得该设备即使在无人操作的情况下也能发挥出色的性能。 产品可根据客户要求定制（刀头、数控系统、刀库等），但采用标准冲程。 ...

X轴: 1,500 mm
Y轴: 2,600 mm
Z轴: 1,200 mm - 1,400 mm

... DIAMOND 15 是一款高精度、高可靠性的五轴龙门加工中心，是高速加工的理想之选。 DIAMOND 15 是一款高精度、高可靠性的龙门五轴加工中心，是高速加工的理想之选。 它的特点是采用整体式结构，横移采用龙门结构，工件始终固定，线性轴和旋转轴均配有直线电机和扭矩电机。 在高速粗加工中极为有效，在半精加工和精加工中极为精确可靠。所有这一切使得该设备即使在无人操作的情况下也能发挥出色的性能。 产品可根据客户要求定制（刀头、数控系统、刀库等），但采用标准冲程。 ...

X轴: 1,500 mm
Y轴: 2,200 mm
Z轴: 1,000 mm

... DIAMOND LINEAR是一种龙门式加工中心，具有3轴或5轴，适用于高速模具/模具加工以及航空航天作业。它的特点是具有龙门移动鞍座和固定工件的单体结构。机床也有 "线性 "配置，3个机床轴使用线性电机，旋转轴使用扭矩电机。 ...

X轴: 1,200 mm
Y轴: 750 mm
Z轴: 700 mm

... 概述
ESAGON 是一款可配置为3轴或5轴的龙门加工中心，旨在在高速加工中提供高精度、良好动态性能和优异的表面质量。所有轴均采用线性电机，具备平稳、响应快且无磨损的运动特性。该机型适用于需要三维精度、生产效率和柔性生产的航天、模具与精密机械等领域。

主要特性

• 架构：可配置为3轴或5轴的龙门结构
• 驱动：所有轴采用线性电机
• 工作台：旋转（120 rpm）与倾斜（60 rpm）工作台，由扭矩电机驱动
• 结构：铸铁整体底座；滑枕置于特殊超轻合金的箱中箱结构内
• 全封闭防护罩与紧凑结构，保护免受切屑与冷却液影响，同时保持良好的工作区可视性
• 广泛的托盘化方案及与柔性生产系统的集成能力
• 架构设计便于高可及性，适用于自动化生产线及以质量为导向的环境
• 无需基础（可在无专用基础条件下安装）

• 与工作台一体的整体底座结构
• 箱中箱的立柱/滑台/滑枕结构
• 线性电机轴驱动
• 工作区夹具的多样化配置能力
• 可实现托盘化
• 无需基础

X轴: 4,500 mm - 20,500 mm
Y轴: 1,600 mm
Z轴: 2,100 mm - 3,600 mm

... 概述
移动立柱加工中心，针对高动态性能和长期尺寸稳定性而设计。FORMULA 将热稳结构与独有的 TTM 技术结合，确保轴运动平稳，在高速加工中保持稳定的精度。

主要特性

• 热稳结构，具有结构主动恒温控制，可在长周期作业及热不稳定环境中保持尺寸稳定性。
• 纵向和横向轴采用精密循环滚珠丝杠。
• 纵向轴采用双扭矩电机驱动。
• 立柱、滑台和大滑块尺寸充足并带肋；对称结构保证在温度变化和加工应力下行为一致。
• 工件支撑台可完全定制；可根据需求安装数控回转台、倾转回转台、工装、夹具块及多区域工作配置。
• 闭合式踏板集成于立柱并实现解耦，消除振动，便于观察工作区并保护免受切屑和冷却液影响。
• 多种主轴头及附件可选；支持多工序配置及车铣复合方案。
• 提供托盘化选项。

• 航空航天
• 通用工程
• 电力设备制造
• 汽车
• 模具及高精度结构件加工

X轴: 3,000 mm - 6,000 mm
Y轴: 1,200 mm - 1,400 mm
Z轴: 1,600 mm

... 描述
SHARK ONE 是一款采用箱中箱（box-in-box）结构的紧凑型移动立柱加工中心。作为 SHARK 系列更紧凑的布局版本，配备移动立柱和固定工作台；箱中箱结构可在复杂零件和最多5轴加工场景下提供刚性和几何精度。纵向和横向轴采用精密滚珠丝杠。纵向运动可采用精密滚珠丝杠或水冷双电机-齿轮箱驱动组合。立柱、滑座和大滑板尺寸充足并设有筋肋；结构对称，确保在温度变化和加工载荷下行为稳定。工件支撑台可完全定制。

运行特点与优势
适用于在有限生产空间内寻求可靠性与灵活性的制造单位。SHARK ...

X轴: 2,050 mm
Y轴: 2,050 mm
Z轴: 1,100 mm

... 描述高速线性电机加工中心，固定门式结构与铣削/车削回转工作台。ROLLER MEGA 是 ROLLER 系列的旗舰机型，针对高承载能力、精度和自动化需求而设计；配备线性电机以确保最高的动态性能和长期的重复精度。带回转工作台的铣/车配置可实现5轴同时加工，适用于航空航天、发电、模具及精密机械等行业的大型、对称或复杂零件加工。

设计与效率借助 FEM 的结构设计优化了部件刚性，消除加工过程中的振动；低摩擦和高轴加速度在精加工和粗加工中均保证出色的动态性能，从而提升整个加工周期的经济性。

自动化与可达性机器配备可配置且安装在工作区外的刀库；芯屑通过螺旋输送至带侧出料的拖动式芯屑输送机排出。机罩采用通道式开启，释放工作台以便装卸工件，便于进入工作区域。提供多种托盘化方案并可集成至柔性生产系统（FMS）。

主要特点与优势

• 固定门式结构与活动工作台
• 车/铣一体化配置以实现多任务处理
• 轴驱动采用线性电机以获得最大动态性能
• 滑座的热稳定化
• 宽敞的工作区域通道
• 支持托盘化及与

X轴: 2,050 mm
Y轴: 2,030 mm
Z轴: 1,000 mm

... 产品说明
该机为带固定门式结构和电动回转工作台的5轴加工中心，专为深孔钻削加工设计。FULL LINEAR版本在所有轴采用线性电机，提供高速运动与稳定精度，适用于无人值守加工。配置回转（亦可用于车削）工作台，可对复杂零件进行连续5轴加工，具有较高的结构稳定性。

功能特性
采用FEM分析的结构设计以优化刚性并降低振动；低摩擦与高轴加速度，确保在精加工与粗加工中均具有出色的动态性能。刀库可配置并放置在加工区外。切屑通过螺旋输送机排出，进而由拖链式输送机侧向排放。防护罩为隧道式开启，保持工作台可供装卸，便于进入加工区。

集成与自动化
支持多种托盘化解决方案并可与柔性生产系统（FMS）集成。预留托盘化与产线集成接口，适合在相关行业中实现自动化生产。

应用领域

• 汽车
• 航空
• 通用工程
• 发电
• 航天
