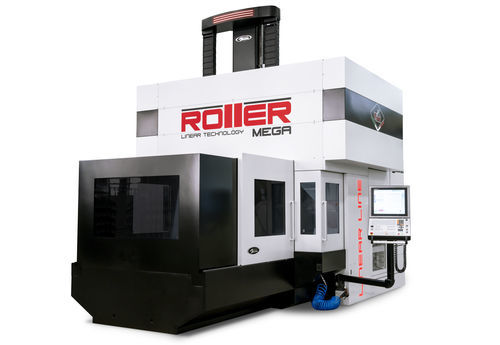

5轴加工中心 ROLLER MEGA6轴通用用于钢材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴, 6轴
- 卧式／立式
- 通用
- 加工材料
- 用于钢材, 用于铝, 铝合金用, 用于钛合金, 用于轻合金, 用于不锈钢, 用于复合材料
- 结构
- 固定门架, 带倾斜转台
- 相关功能
- 铣削, 钻孔, 旋转式, 磨削
- 应用
- 用于航空工程, 用于铝制型材, 用于大型工件, 用于汽车工业, 用于模具, 用于航空航天业, 用于模具工业, 用于气动涡轮, 用于铝材工业, 用于航空工业, 用于钛, 用于发电机转子
- 其他特性
- 高速, 高性能, 高效率, 快速进给, 高刚性, 大功率, 线性电动机式, 自动装载, 可自动更换工具, 集成托盘更换装置
- X轴
2,050 mm
(80.71 in)- Y轴
2,050 mm
(80.71 in)- Z轴
1,100 mm
(43.31 in)- 转速
最少: 0 rpm
(0 rad.min-1)最多: 22,000 rpm
(138,230 rad.min-1)- 输出功率
最少: 0 kW
(0 hp)最多: 47 kW
(63.9 hp)- X轴进给速度
最少: 0 mm/min
(0 in/s)最多: 60,000 mm/min
(39.37 in/s)- Y轴进给速度
最少: 0 mm/min
(0 in/s)最多: 60,000 mm/min
(39.37 in/s)- Z轴进给速度
最少: 0 mm/min
(0 in/s)最多: 60,000 mm/min
(39.37 in/s)
产品介绍
描述高速线性电机加工中心，固定门式结构与铣削/车削回转工作台。ROLLER MEGA 是 ROLLER 系列的旗舰机型，针对高承载能力、精度和自动化需求而设计；配备线性电机以确保最高的动态性能和长期的重复精度。带回转工作台的铣/车配置可实现5轴同时加工，适用于航空航天、发电、模具及精密机械等行业的大型、对称或复杂零件加工。
设计与效率借助 FEM 的结构设计优化了部件刚性，消除加工过程中的振动；低摩擦和高轴加速度在精加工和粗加工中均保证出色的动态性能，从而提升整个加工周期的经济性。
自动化与可达性机器配备可配置且安装在工作区外的刀库；芯屑通过螺旋输送至带侧出料的拖动式芯屑输送机排出。机罩采用通道式开启，释放工作台以便装卸工件，便于进入工作区域。提供多种托盘化方案并可集成至柔性生产系统（FMS）。
主要特点与优势
典型应用
参数 / 技术规格
设计与效率借助 FEM 的结构设计优化了部件刚性，消除加工过程中的振动；低摩擦和高轴加速度在精加工和粗加工中均保证出色的动态性能，从而提升整个加工周期的经济性。
自动化与可达性机器配备可配置且安装在工作区外的刀库；芯屑通过螺旋输送至带侧出料的拖动式芯屑输送机排出。机罩采用通道式开启，释放工作台以便装卸工件，便于进入工作区域。提供多种托盘化方案并可集成至柔性生产系统（FMS）。
主要特点与优势
- 固定门式结构与活动工作台
- 车/铣一体化配置以实现多任务处理
- 轴驱动采用线性电机以获得最大动态性能
- 滑座的热稳定化
- 宽敞的工作区域通道
- 支持托盘化及与 FMS 的集成
典型应用
- 汽车
- 航空
- 通用工程
- 发电
- 航天
参数 / 技术规格
- 纵向行程：2.050 mm
- 横向行程：2.050 mm
- 垂直行程：1.100 mm
- 进给速度：0 ÷ 60.000 mm/1`
- 主轴（配置示例）：up to 47 Kw • 190 Nm • 22.000 rpm
- 主轴（其他配置）：47 Kw • 18.000 rpm（根据主轴头有所不同）
- 主轴锥度：HSK-63A • ISO40 • HSK-100A
- 工作台配置：用于5轴同时加工的铣/车回转工作台
- 刀库：可配置并位于工作区外
- 芯屑排出：螺旋 + 带侧出料的拖动式芯屑输送机
- 可达性：通道式开启的机罩，释放工作台以便装卸
- 结构设计：FEM 优化以提高刚性并降低振动
