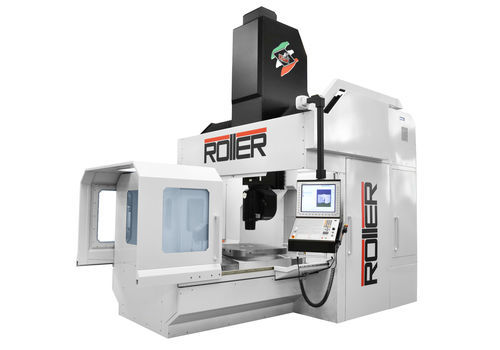

5轴加工中心 ROLLER6轴通用用于钢材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴, 6轴
- 卧式／立式
- 通用
- 加工材料
- 用于钢材, 用于铝, 铝合金用, 用于钛合金, 用于轻合金, 用于不锈钢, 用于复合材料
- 结构
- 固定门架, 带倾斜转台
- 主轴头
- HSK-63-A
- 相关功能
- 铣削, 钻孔, 旋转式, 磨削
- 应用
- 用于铝制型材, 用于型材, 用于汽车工业, 用于模具, 用于航空航天业, 用于航空工程, 用于模具工业, 用于铝材工业, 用于航空工业, 用于钛, 用于气动涡轮
- 其他特性
- 高速, 高性能, 高效率, 紧凑型, 高精度, 高刚性, 自动装载, 可自动更换工具, 集成托盘更换装置, 生产
- X轴
最少: 1,200 mm
(47.24 in)最多: 2,000 mm
(78.74 in)- Y轴
最少: 1,800 mm
(70.87 in)最多: 2,030 mm
(79.92 in)- Z轴
1,000 mm
(39.37 in)- 转速
最少: 0 rpm
(0 rad.min-1)最多: 22,000 rpm
(138,230 rad.min-1)- 输出功率
最少: 0 W
(0 hp)最多: 47 W
(0.06 hp)- X轴进给速度
最少: 0 mm/min
(0 in/s)最多: 30,000 mm/min
(19.69 in/s)- Y轴进给速度
最少: 0 mm/min
(0 in/s)最多: 30,000 mm/min
(19.69 in/s)- Z轴进给速度
最少: 0 mm/min
(0 in/s)最多: 30,000 mm/min
(19.69 in/s)
产品介绍
描述
ROLLER是一款具有固定龙门和可旋转活动工作台的5轴加工中心，旨在在性能、可靠性和可接近性之间实现理想平衡。它可实现平稳且精确的运动，适用于圆柱形、对称或复杂几何形状零件的5轴加工。
通过FEM优化设计，结构刚性得到提升，有助于在加工过程中消除振动。低摩擦和轴的高加速度在精加工和粗加工中均提供出色的动态性能，有利于加工周期的经济性。
该机配备可配置的刀库，位于工作区之外。切屑通过螺旋输送器排出并输入具有侧向出口的拖式切屑输送机。通道式开启的防护罩使工作台在装卸时保持空出，并便于进入工作区。
应用
特点 / 优势
特点 / 技术规格
ROLLER是一款具有固定龙门和可旋转活动工作台的5轴加工中心，旨在在性能、可靠性和可接近性之间实现理想平衡。它可实现平稳且精确的运动，适用于圆柱形、对称或复杂几何形状零件的5轴加工。
通过FEM优化设计，结构刚性得到提升，有助于在加工过程中消除振动。低摩擦和轴的高加速度在精加工和粗加工中均提供出色的动态性能，有利于加工周期的经济性。
该机配备可配置的刀库，位于工作区之外。切屑通过螺旋输送器排出并输入具有侧向出口的拖式切屑输送机。通道式开启的防护罩使工作台在装卸时保持空出，并便于进入工作区。
应用
- 汽车
- 航空
- 通用工程
- 发电
- 航天
特点 / 优势
- 固定龙门结构与活动工作台
- 车削/铣削组合配置可选
- 工作区夹具布置灵活多样
- 工作区进出空间大
- 可实现工件上盘/下盘并入柔性生产系统
- 刀库位于工作区之外
- 切屑通过螺旋输送并由侧向出口的拖式输送机排出
- 通道式开门防护罩便于装卸
- 紧凑多用途，适用于自动化单元和灵活的生产周期
特点 / 技术规格
- 纵向行程：1.200 mm
- 横向行程：1.800 mm
- 垂直行程：1.000 mm
- 进给速度：0 ÷ 30.000 mm/1`
- 主轴：up to 47 kW • 190 Nm • 22.000 rpm
- 主轴锥度：HSK-63A
- 扭矩（参考）：117 Nm（页面文档中提供的数值）
- 功率（参考）：37 kW（页面文档中提供的数值）
- 主轴速度（参考）：22.000 rpm
- 刀库：可配置，位于工作区之外
- 切屑排放系统：螺旋输送+侧向出口的拖式切屑输送机
