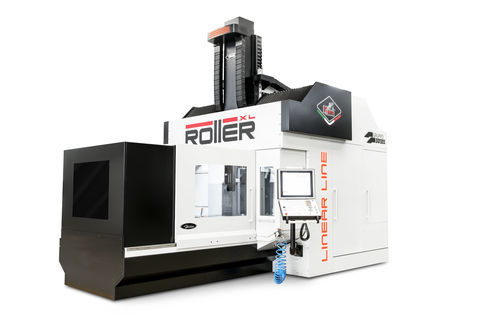

5轴加工中心 ROLLER XL6轴通用用于钢材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴, 6轴
- 卧式／立式
- 通用
- 加工材料
- 用于钢材, 用于铝, 铝合金用, 用于钛合金, 用于轻合金, 用于不锈钢, 用于复合材料
- 结构
- 固定门架, 带倾斜转台
- 主轴头
- HSK-63-A
- 相关功能
- 铣削, 钻孔, 旋转式, 磨削
- 应用
- 用于大型工件, 用于汽车工业, 用于铝制型材, 用于模具, 用于航空航天业, 用于航空工程, 用于模具工业, 用于铝材工业, 用于航空工业, 用于钛, 用于发电机转子, 钢铁行业, 用于深孔, 用于气动涡轮
- 其他特性
- 高速, 高性能, 传送带, 高效率, 快速进给, 紧凑型, 高精度, 换刀, 高刚性, 大功率, 线性电动机式, 自动装载, 带托盘更换装置
- X轴
2,050 mm
(80.71 in)- Y轴
2,030 mm
(79.92 in)- Z轴
1,000 mm
(39.37 in)- 转速
最少: 0 rpm
(0 rad.min-1)最多: 22,000 rpm
(138,230 rad.min-1)- 输出功率
最少: 0 kW
(0 hp)最多: 47 kW
(63.9 hp)- X轴进给速度
最少: 0 mm/min
(0 in/s)最多: 60,000 mm/min
(39.37 in/s)- Y轴进给速度
最少: 0 mm/min
(0 in/s)最多: 60,000 mm/min
(39.37 in/s)- Z轴进给速度
最少: 0 mm/min
(0 in/s)最多: 60,000 mm/min
(39.37 in/s)
产品介绍
产品说明
该机为带固定门式结构和电动回转工作台的5轴加工中心，专为深孔钻削加工设计。FULL LINEAR版本在所有轴采用线性电机，提供高速运动与稳定精度，适用于无人值守加工。配置回转（亦可用于车削）工作台，可对复杂零件进行连续5轴加工，具有较高的结构稳定性。
功能特性
采用FEM分析的结构设计以优化刚性并降低振动；低摩擦与高轴加速度，确保在精加工与粗加工中均具有出色的动态性能。刀库可配置并放置在加工区外。切屑通过螺旋输送机排出，进而由拖链式输送机侧向排放。防护罩为隧道式开启，保持工作台可供装卸，便于进入加工区。
集成与自动化
支持多种托盘化解决方案并可与柔性生产系统（FMS）集成。预留托盘化与产线集成接口，适合在相关行业中实现自动化生产。
应用领域
优势 / 技术要点
技术规格
该机为带固定门式结构和电动回转工作台的5轴加工中心，专为深孔钻削加工设计。FULL LINEAR版本在所有轴采用线性电机，提供高速运动与稳定精度，适用于无人值守加工。配置回转（亦可用于车削）工作台，可对复杂零件进行连续5轴加工，具有较高的结构稳定性。
功能特性
采用FEM分析的结构设计以优化刚性并降低振动；低摩擦与高轴加速度，确保在精加工与粗加工中均具有出色的动态性能。刀库可配置并放置在加工区外。切屑通过螺旋输送机排出，进而由拖链式输送机侧向排放。防护罩为隧道式开启，保持工作台可供装卸，便于进入加工区。
集成与自动化
支持多种托盘化解决方案并可与柔性生产系统（FMS）集成。预留托盘化与产线集成接口，适合在相关行业中实现自动化生产。
应用领域
- 汽车
- 航空
- 通用工程
- 发电
- 航天
优势 / 技术要点
- 固定门式结构与可移动工作台
- 具车削/铣削功能的多任务配置
- 具备深孔钻削能力
- 工作区夹具配置灵活
- 工作区进出空间大
- 可实现托盘化
- 全轴采用线性电机
技术规格
- X 行程：2,050 mm
- Y 行程：2,030 mm
- Z 行程：1,000 mm
- 进给速度：0 ÷ 60,000 mm/min
- 主轴：最高 47 kW • 190 Nm • 22,000 rpm
- 主轴锥度：HSK-63A
- 轴驱动：全部轴采用线性电机（FULL LINEAR 版本）
- 工作台：回转工作台（亦可用于车削）、可移动工作台
- 刀库：可配置，位于加工区外
- 切屑排出：螺旋输送 + 拖链输送器侧向排出
- 防护罩：隧道开启，便于进出与装卸
- 集成：预留托盘化与FMS产线集成
- 推荐行业：航空航天、发电、通用工程、模具、汽车、航空、航天
