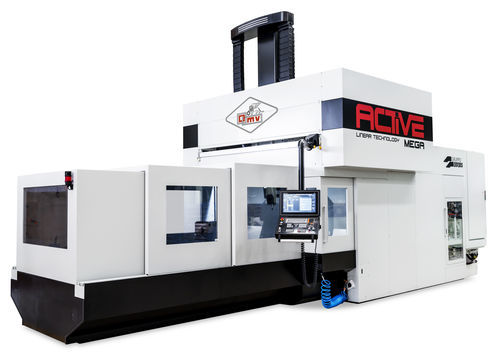

5轴加工中心 ACTIVE MEGA

通用用于钢材用于铝

概述 ACTIVE MEGA 是一款采用线性电机的加工中心，具有固定龙门与移动工作台，专为大工件的高动态加工设计。作为 ACTIVE 系列中尺寸最大的机型，其结构设计旨在在大尺寸零件上实现高精度和良好动态性能。基于 FEM 的结构设计优化了刚性并减小振动，从而提升粗加工与精加工性能并改善整体加工经济性。

设计与运动 机床配备线性电机轴驱动，以实现快速、平稳且无机械磨损的运动。固定龙门与移动工作台结构在保持合理占地面积的同时提供宽广的工作空间。床鞍的热稳定控制与轴的低摩擦特性支持高加速度和良好的重复定位精度。

刀库与切屑系统 刀库可配置，并布置在工作区之外。切屑通过螺旋输送排出，注入具有侧向出料的拖链式切屑输送机。隧道式防护罩使工作台可供装卸使用，并保证对工作区域的便捷访问。

集成与自动化 提供多种托盘化方案，并可与柔性生产系统（FMS）集成。适用于高速3轴和5轴加工，便于集成到自动化和无人化生产过程中，在动态性能与几何稳定性之间实现平衡。

应用领域

• 汽车
• 航空
• 通用工程
• 发电
• 航天

主要价值点 / 热点

• 用于高动态的线性电机轴驱动
• 固定龙门与移动工作台结构
• 占地小而工作空间大
• 床鞍热稳定控制
• 工作区装夹的多样性
• 便于装卸的人机工学入口

主轴头与可用方案

• TET — 带伺服主轴的连续通用定位头
• TWE — 带伺服主轴的叉形头
• TUB — 带伺服主轴的双旋转头

资料 产品手册可按要求提供（技术资料与产品手册）。

技术参数

• 商品名称：ACTIVE MEGA
• 类型：线性电机加工中心（固定龙门+移动工作台）
• 纵向行程：2,200 • 3,200 • 4,200 mm
• 横向行程：2,050 mm
• 垂直行程：1,100 mm
• 快速进给：0 ÷ 60,000 mm/min（目录指示值）
• 主轴：最大47 kW • 190 Nm • 22,000 rpm（可选配置）
• 主轴转速（可选）：根据配置可达18,000 rpm及22,000 rpm
• 主轴锥度（选项）：HSK-63A • ISO40 • HSK-100A • ISO50（视版本而定）
• 驱动：轴向线性电机，提供高加速度与低磨损
• 刀库：可配置，位于工作区外
• 切屑系统：螺旋输送 + 拖链切屑输送机，侧向排出
• 典型应用：航空航天、发电、模具、精密机械、汽车
