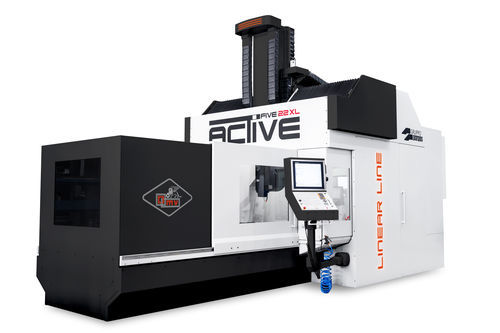

5轴加工中心 ACTIVE FIVE通用用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 通用
- 加工材料
- 用于钢材, 用于铝, 铝合金用, 用于钛合金, 用于轻合金, 用于不锈钢, 用于复合材料
- 结构
- 固定门架, 移动台式
- 主轴头
- HSK-63-A
- 相关功能
- 铣削
- 其他特性
- 高速, 高性能, 高效率, 快速进给, 高精度, 高刚性, 大功率, 线性电动机式, 自动装载, 可自动更换工具
- X轴
最多: 4,000 mm
(157.48 in)最少: 2,200 mm
(86.61 in)- Y轴
2,030 mm
(79.92 in)- Z轴
1,000 mm
(39.37 in)- 转速
最多: 22,000 rpm
(138,230 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
最多: 47 kW
(63.9 hp)最少: 0 kW
(0 hp)- X轴进给速度
最多: 60,000 mm/min
(39.37 in/s)最少: 0 mm/min
(0 in/s)- Y轴进给速度
最多: 60,000 mm/min
(39.37 in/s)最少: 0 mm/min
(0 in/s)- Z轴进给速度
最多: 60,000 mm/min
(39.37 in/s)最少: 0 mm/min
(0 in/s)
产品介绍
概述
五轴加工中心，采用线性电机，固定门式（门架）与移动工作台设计，针对高速五轴加工打造。用于实现高动态性、精度和可靠性；适用于航空航天、模具、发电与精密机械等复杂几何形状零件的加工。
主要特点
全轴线性电机驱动，实现快速、平稳且无磨损的运动。刚性结构经 FEM 优化分析，以减少/消除加工过程中的振动。低摩擦和高轴加速度在粗、精加工中均表现出高动态性能，提高整个加工周期的经济性。
设计与运行细节
刀库可配置并布置在工作区外。通过螺旋输送器和拖拽式输送机进行切屑排出，侧向排放。采用隧道开启式防护罩设计，保持工作台自由以便装卸工件，并便于进入工作区。
灵活性与集成
提供多种托盘化方案以及与柔性生产系统的集成选项。预留自动化和多任务应用接口，在一台机床上兼顾速度、精度与灵活性。
应用
特性 / 技术规格
五轴加工中心，采用线性电机，固定门式（门架）与移动工作台设计，针对高速五轴加工打造。用于实现高动态性、精度和可靠性；适用于航空航天、模具、发电与精密机械等复杂几何形状零件的加工。
主要特点
全轴线性电机驱动，实现快速、平稳且无磨损的运动。刚性结构经 FEM 优化分析，以减少/消除加工过程中的振动。低摩擦和高轴加速度在粗、精加工中均表现出高动态性能，提高整个加工周期的经济性。
设计与运行细节
刀库可配置并布置在工作区外。通过螺旋输送器和拖拽式输送机进行切屑排出，侧向排放。采用隧道开启式防护罩设计，保持工作台自由以便装卸工件，并便于进入工作区。
灵活性与集成
提供多种托盘化方案以及与柔性生产系统的集成选项。预留自动化和多任务应用接口，在一台机床上兼顾速度、精度与灵活性。
应用
- 汽车
- 航空
- 通用机械工程
- 发电
- 航天
特性 / 技术规格
- 结构：固定门式和移动工作台
- 驱动：全轴线性电机驱动
- 纵向行程：2,200 • 3,000 • 4,000 mm
- 横向行程：2,030 mm
- 垂直行程：1,000 mm
- 进给速度：0 ÷ 60,000 mm/min
- 主轴：最高 47 kW • 190 Nm • 22,000 rpm
- 主轴锥度：HSK-63A
- 刀库：可配置，位于工作区外
- 切屑排出：螺旋 + 拖拽式输送机，侧向排出
- 工作区进入：隧道开启式防护罩，可自由访问工作台
- 预留：托盘化和与柔性生产系统集成的解决方案
