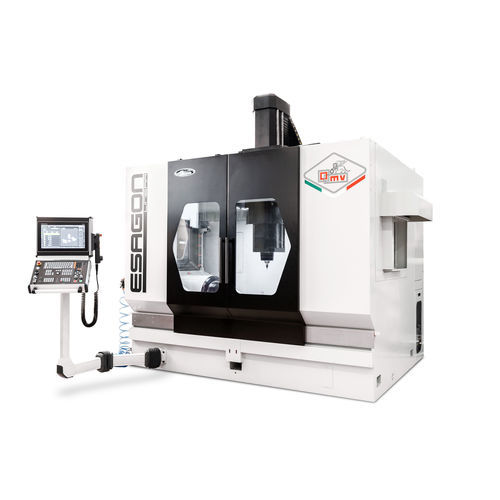

3-5轴加工中心 ESAGON立式用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3-5轴
- 卧式／立式
- 立式
- 加工材料
- 用于钢材, 用于铝, 铝合金用, 用于钛合金, 用于轻合金, 用于不锈钢, 用于生铁, 用于复合材料
- 结构
- 龙门式, 倾斜旋转台式
- 主轴头
- HSK-63-A
- 相关功能
- 铣削
- 应用
- 用于钛, 用于汽车工业, 用于航空航天业, 用于模具, 用于发电机转子, 用于航空工程, 用于模具工业, 用于气动涡轮, 用于铝材工业, 小型零件生产, 用于航空工业, 涡轮叶片加工, 单块叶片盘
- 其他特性
- 高性能, 紧凑型, 高精度, 高速, 直接传动, 线性电动机式, 带托盘更换装置
- X轴
1,200 mm
(47.24 in)- Y轴
750 mm
(29.53 in)- Z轴
700 mm
(27.56 in)- 转速
最多: 27,000 rpm
(169,646 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
最多: 37 kW
(50.31 hp)最少: 0 kW
(0 hp)- X轴进给速度
最多: 120,000 mm/min
(78.74 in/s)最少: 0 mm/min
(0 in/s)- Y轴进给速度
最多: 120,000 mm/min
(78.74 in/s)最少: 0 mm/min
(0 in/s)- Z轴进给速度
最多: 120,000 mm/min
(78.74 in/s)
产品介绍
概述
ESAGON 是一款可配置为3轴或5轴的龙门加工中心，旨在在高速加工中提供高精度、良好动态性能和优异的表面质量。所有轴均采用线性电机，具备平稳、响应快且无磨损的运动特性。该机型适用于需要三维精度、生产效率和柔性生产的航天、模具与精密机械等领域。
主要特性
功能要点
文档
提供宣传册（可通过制造商/供应商索取）。
特性 / 技术参数
ESAGON 是一款可配置为3轴或5轴的龙门加工中心，旨在在高速加工中提供高精度、良好动态性能和优异的表面质量。所有轴均采用线性电机，具备平稳、响应快且无磨损的运动特性。该机型适用于需要三维精度、生产效率和柔性生产的航天、模具与精密机械等领域。
主要特性
- 架构：可配置为3轴或5轴的龙门结构
- 驱动：所有轴采用线性电机
- 工作台：旋转（120 rpm）与倾斜（60 rpm）工作台，由扭矩电机驱动
- 结构：铸铁整体底座；滑枕置于特殊超轻合金的箱中箱结构内
- 全封闭防护罩与紧凑结构，保护免受切屑与冷却液影响，同时保持良好的工作区可视性
- 广泛的托盘化方案及与柔性生产系统的集成能力
- 架构设计便于高可及性，适用于自动化生产线及以质量为导向的环境
- 无需基础（可在无专用基础条件下安装）
功能要点
- 与工作台一体的整体底座结构
- 箱中箱的立柱/滑台/滑枕结构
- 线性电机轴驱动
- 工作区夹具的多样化配置能力
- 可实现托盘化
- 无需基础
文档
提供宣传册（可通过制造商/供应商索取）。
特性 / 技术参数
- 纵向行程：1,200 mm
- 横向行程：750 mm
- 纵向行程（垂直）：700 mm
- 进给：0 ÷ 120,000 mm/min
- 主轴：最高 37 kW • 117 Nm • 27,000 rpm
- 主轴锥度（标准）：HSK-63A
- 主轴锥度选项：HSK-50E • HSK-63A • ISO30 • ISO40 • NIKKEN NC5-46
- 工作台速度：120 rpm（回转） / 60 rpm（倾动）
- 结构类型：铸铁整体底座；超轻合金箱中箱滑枕
- 典型应用：航天、模具、精密机械、发电、空间、汽车及通用工程
- 产品说明中所示制造商：O.M.V. (Officine Meccaniche Venete S.p.A.)
