压缩弹簧 NSSB series

卷绕波形扁线

产品描述

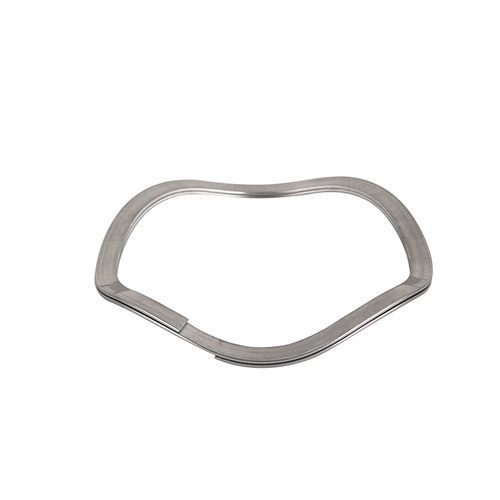

嵌套波形弹簧 （可选材料：碳钢 / 不锈钢 / 17-7PH (SUS631)）

• 嵌套的波形弹簧由一根连续的扁丝平行预堆叠而成。
• 无需堆叠单独的弹簧即可承受更高的负载。
• 嵌套弹簧使弹簧刚度随圈数按比例增加。
• 在施加大力的同时仍保持圆形颗粒波形弹簧的精度。
• 在许多应用中，嵌套波形弹簧可取代碟形弹簧，特别是在需要高且精确力的场合。

说明
重卷波形弹簧（亦称嵌套波形弹簧或叠层波形弹簧）随着波数和层数的变化刚度亦变化。适用于安装空间较小、需要一定冲程且要求能提供较大载荷的工况，广泛用于汽车、石油天然气、连接器、密封件、阀门和轴承预紧等领域。嵌套波形弹簧在自动化装配和振动挑选/送料时具有更好的可操作性（无浮动端、线圈紧密固定，防止缠结）。

优点
嵌套波形弹簧由多圈平行卷绕以产生更大的力，力值与线圈圈数成正比增加；堆叠的单卷弹簧能承受更大载荷并均匀分布应力；适合自动化拾取/放置和快速安装，设计坚固，便于装配取放。建议静态计算工作应力小于材料最小拉伸强度，动态工况下小于最小拉伸强度的80%。

规格
零件编号 | 孔径 (毫米) | 里尔轴直径 (毫米) | 载荷 (N) | 工作高度 (毫米) | 自由高度 (毫米) | 波浪 | 转弯 | 厚度 (毫米) | 径向墙 (毫米) | 回弹率 (牛顿/毫米)
单位: 毫米（除回弹率为牛顿/毫米）
NSSB-0063-L3 | 19 | 13.36 | 106.8 | 1.83 | 3.31 | 3 | 2 | 0.25 | 1.98 | 72
NSSB-0075-L2 | 22 | 15.75 | 124.6 | 1.88 | 3.14 | 3 | 2 | 0.3 | 2.39 | 99
NSSB-0075-L3 | 24 | 17.02 | 133.5 | 1.88 | 3.73 | 3 | 2 | 0.3 | 2.39 | 72
NSSB-0087-L2 | 26 | 18.14 | 142.4 | 2.34 | 3.37 | 3 | 2 | 0.36 | 3.18 | 137
NSSB-0087-L3 | 28 | 20.07 | 151.3 | 2.34 | 3.79 | 3 | 2 | 0.36 | 3.18 | 104
NSSB-0095-L2 | 30 | 21.87 | 169.1 | 2.34 | 4.42 | 3 | 2 | 0.36 | 3.18 | 81
NSSB-0095-L3 | 32 | 23.67 | 178.0 | 2.39 | 4.07 | 3 | 2 | 0.41 | 3.38 | 106
NSSB-0102-L2 | 35 | 26.42 | 195.8 | 2.39 | 4.94 | 3 | 2 | 0.41 | 3.38 | 77
NSSB-0102-L3 | 37 | 28.65 | 204.7 | 2.44 | 4.72 | 3 | 2 | 0.46 | 3.38 | 90
NSSB-0110-L2 | 40 | 31.01 | 222.5 | 2.44 | 5.70 | 3 | 2 | 0.46 | 3.38 | 68
NSSB-0110-L3 | 42 | 33.50 | 231.4 | 2.44 | 3.71 | 4 | 2 | 0.46 | 3.38 | 182
NSSB-0118-L2 | 47 | 38.18 | 258.1 | 2.44 | 4.52 | 4 | 2 | 0.46 | （—） | （—）

特性 / 规格（摘要）

• 材料：碳钢、不锈钢、17-7PH (SUS631)
• 结构：连续扁丝平行预堆叠、嵌套多匝设计
• 用途：用于需要较大载荷且空间受限的场合，可替代部分碟形弹簧
• 优势：力随圈数成比例增加；适合自动化装配；线圈紧密，防缠结
• 提供的型号实例：NSSB-0063-L3 / NSSB-0075-L2 / NSSB-0075-L3 / NSSB-0087-L2 / NSSB-0087-L3 / NSSB-0095-L2 / NSSB-0095-L3 / NSSB-0102-L2 / NSSB-0102-L3 / NSSB-0110-L2 / NSSB-0110-L3 / NSSB-0118-L2
• 单位与参数参见上表（尺寸以毫米计，回弹率以牛顿/毫米计）
