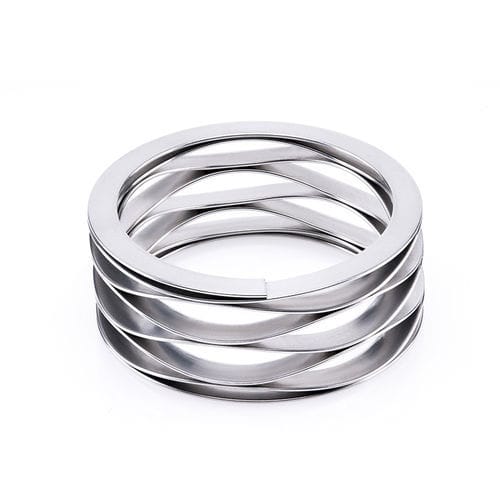

波形弹簧 L200 series

压缩卷绕扁线

多波形弹簧 带垫片端的波形压缩弹簧 不锈钢

描述：

• 带垫片端部的不锈钢多匝波形弹簧，也称为螺旋波形弹簧或斜波弹簧，是由预硬化扁线通过称为边上卷绕（也称为边缘缠绕）的工艺制成的弹簧。在此过程中，添加波浪以赋予其弹簧效果。
• 多波形弹簧适用于所有需要严格载荷变形规格且轴向空间至关重要的应用。
• 能力：弹簧厚度从 0.15mm 到 0.7mm（0.006° 到 0.0276°）。
• 弹簧外径尺寸为 12mm 至 60mm（0.472° 至 2.36°）。

应用与特性：
带垫片端不锈钢多圈波形弹簧是一种能承受轴向载荷（静载荷或交变载荷）的具有锥形截面的弹簧，其特点是“在最小的空间内以最大的载荷工作”。普通标准带垫片端不锈钢多圈波形弹簧的外径为6.0mm至600.00mm，厚度为0.2mm至40.00mm。适用于防腐、耐温、无磁等要求范围。弹簧在受载时能产生弹性变形并在卸载后恢复，将变形能转化为机械功或动能。

如何选择：
选择带垫片端不锈钢多圈波形弹簧时，应考虑应用、弹簧尺寸和材料。根据使用环境（如是否有腐蚀性或低温要求）、所需尺寸及材料的耐性能来选择合适规格的波形弹簧。

带垫片端的不锈钢多圈波形弹簧的优点：

• 刚性高，缓冲吸振能力强，能承受大载荷且变形小，适用于轴向空间要求较小的场合。
• 具有变刚度特性，此类波形弹簧具有大范围的非线性特性。
• 使用相同的多匝波形弹簧以不同的组合可以在大范围内改变弹簧特性（可对合、堆叠或采用不同厚度、不同张数的组合）。

带垫片端不锈钢多圈波形弹簧特点：
行程短、负载重；所需空间小；易于组合使用；维护更换方便；经济、安全；持久。

规格：
零件编号 | 孔径（毫米） | 利尔斯轴直径（毫米） | 加载（毫米） | 工作高度（毫米） | 自由高度（毫米） | 波浪 | 转弯 | 厚度（毫米） | 径向墙（毫米） | 回弹率（牛顿/毫米）
L200-H1 | 50.8 | 40.64 | 400.08 | 5 | 9.53 | 4.5 | 3 | 0.61 | 3.76 | 88.55
L200-L1 | 50.8 | 40.64 | 111.13 | 2.39 | 9.53 | 3.5 | 3 | 0.46 | 3.63 | 15.575
L200-M1 | 50.8 | 40.64 | 222.26 | 3.56 | 9.53 | 4.5 | 3 | 0.46 | 3.63 | 37.275
L200-H2 | 50.8 | 40.64 | 400.08 | 6.55 | 12.7 | 4.5 | 4 | 0.61 | 3.76 | 65.1
L200-L2 | 50.8 | 40.64 | 111.13 | 3.05 | 12.7 | 3.5 | 4 | 0.46 | 3.63 | 11.55
L200-M2 | 50.8 | 40.64 | 222.26 | 4.67 | 12.7 | 4.5 | 4 | 0.46 | 3.63 | 27.65
L200-H3 | 50.8 | 40.64 | 400.08 | 8.43 | 15.88 | 4.5 | 5 | 0.61 | 3.76 | 53.725
L200-L3 | 50.8 | 40.64 | 111.13 | 4.01 | 15.88 | 3.5 | 5 | 0.46 | 3.63 | 9.45
L200-M3 | 50.8 | 40.64 | 222.26 | 6.22 | 15.88 | 4.5 | 5 | 0.46 | 3.63 | 23.1
L200-H4 | 50.8 | 40.64 | 400.08 | 9.88 | 19.05 | 4.5 | 6 | 0.61 | 3.76 | 43.575
L200-L4 | 50.8 | 40.64 | 111.13 | 4.55 | 19.05 | 3.5 | 6 | 0.46 | 3.63 | 7.7
L200-M4 | 50.8 | 40.64 | 222.26 | 7.06 | 19.05 | 4.5 | 6 | 0.46 | 3.63 | 18.55
L200-H5 | 50.8 | 40.64 | 400.08 | 11.81 | 22.1 | 4.5 | 7 | 0.61 | 3.76 | 38.85
L200-L5 | 50.8 | 40.64 | 111.13 | 5.51 | 22.1 | 3.5 | 7 | 0.46 | 3.63 | 6.65

Caractéristiques / spécifications techniques :

• 材料：不锈钢 304（产品标题表明材质为不锈钢 304）。
• 厚度范围（常见能力范围）：0.15 mm 至 0.7 mm；页面亦列出标准厚度范围 0.2 mm 至 40.00 mm。
• 外径范围（常见能力范围）：12 mm 至 60 mm；页面亦列出普通标准外径 6.0 mm 至 600.00 mm。
• 典型用途：需要严格载荷/变形规格且轴向空间受限的机械和电子应用（如气门机构、医疗设备等）。
• 性能特点：高刚性、短行程承载能力强、可组合堆叠以改变弹簧特性、耐腐蚀、耐温、无磁（视材料而定）。
