压缩弹簧垫圈

卷绕波形扁线

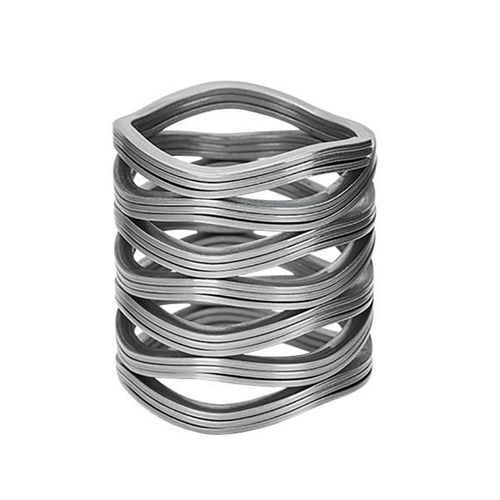

• 交错波形弹簧，又称卷曲波形弹簧或波形弹簧，是一种由预硬扁钢丝经边缘卷绕（也称边缘缠绕）工艺制成的弹簧。在此过程中，增加了波纹，使其具有弹簧效果。
• 交错波形弹簧适用于所有需要严格载荷—偏转规格且轴向空间至关重要的应用。
• 能力：弹簧厚度从 0.15mm 到 0.7mm（0.006" 到 0.0276"）。
• 弹簧外径范围：12mm 至 60mm（0.472" 至 2.36"）。

交错波形弹簧由两个或三个厚度、振幅和频率相似的波形弹簧组成。所组成的波形弹簧缠绕在一起，使得它们交错，使得每个弹簧的匝在交错弹簧的长度上彼此对齐。这种交错有效地增加了每匝的厚度，以提供更高的负载，同时保持相似的变形特性。

交错的波形弹簧可在狭小的空间内承受极端的载荷。与其他类型的弹簧相比，交错波形弹簧单位体积的变形能较大。具有良好的缓冲吸震能力，尤其在叠加组合使用时，由于表面摩擦阻力的作用，吸收震动并耗散能量的效果更加显著。

交错的波形弹簧具有可变的刚度特性。通过改变内截锥体的高度与圆盘厚度的比值，可以获得不同的弹簧特性曲线，可以是线性的、递增的、递减的或它们的组合。通过组合不同厚度的圆盘或堆叠不同片数的圆盘，也可以获得变刚度特性。

1. 精确的调节性能：力与位移的关系非常敏感。
2. 柔软性好，变形范围较宽。
3. 制造更容易。
4. 结构紧凑，占用轴向空间小。
5. 能量利用率高，单位体积能量储存与耗散能力强。

1. 用于承载车身重量，在空间受限场合提供弹性支撑。
2. 用于缓冲和减震，吸收路面冲击并改善车辆舒适性和操控性（与阻尼元件配合使用效果更佳）。

• 制造材料与工艺：由预硬扁钢丝经边缘缠绕形成波纹，随即通过适当热处理和成型工序得到所需弹性性能。
• 样品供应：可根据可用模具在短期内提供样品供批准（样品供应情况视具体工具与库存而定）。
• 交付与质量：可通过调整盘片数量或组合以满足不同承载能力和性能曲线要求，适用于多种尺寸与用途。

• 产品名称：交错波形弹簧（Interlaced Wave Springs）。
• 弹簧厚度范围：0.15 mm ～ 0.7 mm。
• 外径范围：12 mm ～ 60 mm。
• 结构形式：由两片或三片振幅、频率相近的波形盘交错堆叠组成。
• 性能特点：高单位体积变形能、良好缓冲和耗能能力、可通过盘片组合实现可变刚度特性。
• 适用场合：轴向空间受限且要求严格载荷—位移特性的机械和汽车应用。
