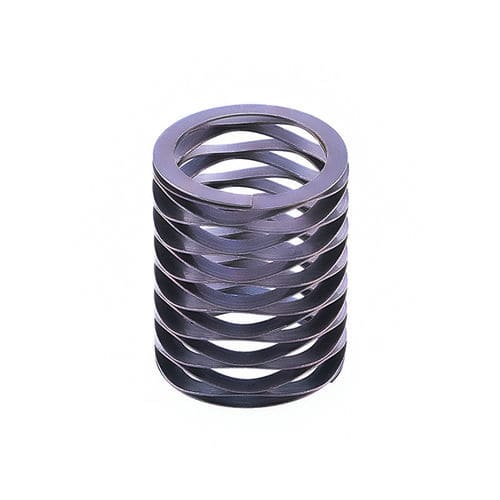

压缩弹簧 LM40 series

牵引扭力卷绕

简介
多圈垫片端部波形弹簧（又称卷曲波形弹簧或微波弹簧）由预硬扁钢丝经边缘卷绕工艺制成，增加的波纹赋予其弹簧效果。适用于轴向空间要求严格的应用场合。厚度范围可从0.15mm至0.7mm，外径范围从12mm至60mm。

分类

• 按工作载荷分：压缩、拉伸和扭转三种类型。
• 按结构特点分：圆柱螺旋弹簧和变径螺旋弹簧（变径螺旋弹簧主要承受压缩载荷）。
• 按形状特征分：锥形、涡形、凹形和凸形。
• 按成型方法和直径分：大螺旋弹簧（通常为热成型）和小螺旋弹簧（通常为冷成型）。

特点

• 精确的调节性能：力与位移关系敏感且可控。
• 柔软性好：变形范围较宽。
• 制造容易，结构紧凑，能量利用率高。
• 可堆叠性：垫片端设计允许将多个弹簧堆叠使用，以满足更大力要求。
• 改进的负载特性：波形线圈提供更均匀的负载分布，减少应力集中。
• 节省空间：较低的弹簧高度适合高度受限的应用。
• 恒定负载：波形设计在压缩范围内提供相对恒定的力。
• 提高疲劳寿命：波形设计降低应力集中，提高寿命。
• 可定制：负载、尺寸和高度可按需求定制。

材料与性能（INCONEL 718）
INCONEL 718为镍基超合金，可通过时效硬化提高强度，耐腐蚀性好，尤其在各种大气环境和海水中表现优异；耐热性优良（可在约700°C环境中长期工作）；焊接性和可加工性能良好。

应用

• 航空航天：执行器与阻尼器等。
• 医疗器械：正畸装置及其他弹性元件。
• 汽车：悬架部件和动力总成系统。
• 工业设备：变速箱、泵和阀门中的压缩与张力控制。
• 电子产品：开关、连接器与外设组件。
• 石油与天然气：井下工具等高负荷、空间受限场合。

规格：
表头：零件编号 | 孔径 (mm) | 直径 (mm) | 载荷 (N) | 工作高度 (mm) | 自由高度 (mm) | 波浪 (mm) | 转弯 | 厚度 (mm) | 径向墙 (mm) | 回弹率 (N/mm)
LM40-H1 | 40 | 30 | 300 | 5.66 | 9.14 | 4.5 | 3 | 0.46 | 3.38 | 86.21
LM40-L1 | 40 | 30 | 100 | 2.9 | 9.14 | 3.5 | 3 | 0.41 | 3.38 | 16.03
LM40-M1 | 40 | 30 | 150 | 5.44 | 9.14 | 3.5 | 3 | 0.53 | 3.63 | 40.54
LM40-H2 | 40 | 30 | 300 | 7.54 | 12.19 | 4.5 | 4 | 0.46 | 3.38 | 64.52
LM40-L2 | 40 | 30 | 100 | 3.86 | 12.19 | 3.5 | 4 | 0.41 | 3.38 | 12
LM40-M2 | 40 | 30 | 150 | 7.24 | 12.19 | 3.5 | 4 | 0.53 | 3.63 | 30.3
LM40-H3 | 40 | 30 | 300 | 9.42 | 15.24 | 4.5 | | | |

主要功能

• 多圈设计提供较大行程与高承载能力的紧凑解决方案。
• 垫片端头保证安装稳定性与一致接触面，便于定位。
• 精密制造保证圈数均匀性与一致的力学性能。
• 适应动态载荷与位移变化，兼具耐用性与耐腐蚀性。
• 可根据尺寸、材料与涂层进行定制以满足特定工程需求。

caractéristiques / spécifications techniques

• 材料：INCONEL 718（镍基合金）；其它可选材料见系列产品。
• 厚度范围：0.15 mm – 0.7 mm。
• 外径范围：12 mm – 60 mm。
• 适用温度范围：材料适用于高温环境（约可达700°C，具体视工况而定）。
• 耐腐蚀性：适用于多种大气环境及海水暴露条件。
• 可焊性良好，适于后续装配处理。
• 设计特性：堆叠能力、恒定负载、节省轴向空间、提高疲劳寿命。
• 典型应用行业：航空航天、医疗、汽车、工业设备、电子、石油天然气。
• 页面商品标识 (SKU / 库存单位)：b68a00f50c68。
