压缩弹簧 LM45 series

卷绕波形扁线

定制高精度不锈钢蛇形方线波形弹簧波形碟形弹簧

描述：

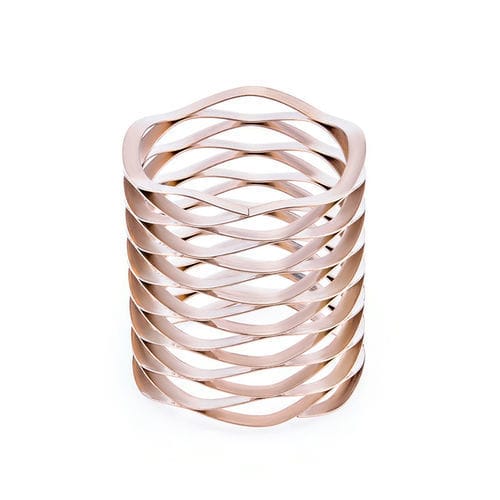

• 多圈波形弹簧也称为螺旋波形弹簧或波形弹簧，是由预硬化扁线通过边缘缠绕工艺制成的弹簧，并在成形过程中加入波形以赋予弹簧效果。
• 多圈波形弹簧或多波压缩弹簧提供超越圆线弹簧的挠度，并且占用更少的轴向空间，适合作为替代螺旋弹簧的节省空间方案。
• 多匝波形弹簧通过特殊的连续缠绕工艺加工形成，区别于简单叠加的组合结构。

多匝波形弹簧非常适合需要减轻重量和安装空间受限的应用。无论是弹簧的自由高度还是工作高度，多匝波形弹簧都比传统圆线螺旋弹簧低得多；为获得相同弹簧力，波形弹簧最多可节省约50%的安装空间并减少约70%的弹簧重量。典型应用包括航空航天、精密机械、液压密封和高端电机等。

多匝波形弹簧的特点

• 适用于大行程、小负载的场合。
• 与普通螺旋压缩弹簧相比，在承受类似载荷时可节省约一半的空间。
• 可减少设备整体体积并节省成本，适用于轴向空间有限的场所。
• 可通过改变材料厚度和宽度来满足不同负载要求，可制作两层或三层重叠的波形弹簧以满足更高负载需求。

不同材质的多匝波形弹簧

• 不锈钢：耐腐蚀、耐高温、耐用，且成本相对较低。
• 铬镍铁合金：耐腐蚀、耐高温，常用于航空航天和工业应用。
• 钛：轻质、坚固且耐腐蚀，常用于航空航天和医疗应用。
• 磷青铜：具有良好的弹簧特性和耐腐蚀性，常用于电子和电气应用。
• 铍铜：铜合金，具有高弹性和耐腐蚀性，适用于特定弹簧要求的场合。

波形弹簧的寿命
波形弹簧的寿命主要与使用过程中的压缩量和应力比有关。在最低工作高度使用时，正常使用寿命约为10000次。若将压缩量减少50%或以上，理论寿命可提高至约100万次。

波形弹簧的应用
波形弹簧可作为承载装置，在承载的同时补偿装配尺寸变化。载荷与波形弹簧的挠度成正比，提供精确的弹簧常数。适用于泄压阀、表面密封件、滑动离合器、轴承、流体阀、油阀、浮动齿轮、定位预紧等空间受限的装置。

如何防止多匝波形弹簧腐蚀

• 喷漆或浸渍：在弹簧表面涂覆保护漆或采用浸渍工艺，常用于大中型弹簧。
• 氧化处理（发蓝/发黑）：在低腐蚀性介质中作为表面防护方法，成本低且不影响弹簧性能，但防护能力有限。
• 电镀：通过在金属表面电镀形成保护层，具有良好的附着力和防护效果，是常用的防腐处理方法。

规格：
零件编号 | 孔径 (毫米) | 轴直径 (毫米) | 加载 (N) | 工作高度 (毫米) | 自由高度 (毫米) | 波浪 | 转弯 | 厚度 (毫米) | 径向墙 (毫米) | 回弹率 (牛顿/毫米)
LM45-H1 | 45 | 35 | 400 | 6.43 | 9.91 | 4.5 | 3 | 0.61 | 3.76 | 114.94
LM45-L1 | 45 | 35 | 110 | 3.38 | 9.91 | 3.5 | 3 | 0.46 | 3.63 | 16.85
LM45-M1 | 45 | 35 | 225 | 5.33 | 9.91 | 4.5 | 3 | 0.46 | 3.63 | 49.13
LM45-H2 | 45 | 35 | 400 | 8.38 | 13.21 | 4.5 | 4 | 0.61 | 3.76 | 82.82
LM45-L2 | 45 | 35 | 110 | 4.52 | 13.21 | 3.5 | 4 | 0.46 | 3.63 | 12.66
LM45-M2 | 45 | 35 | 225 | 6.99 | 13.21 | 4.5 | 4 | 0.46 | 3.63 | 36.17
LM45-H3 | 45 | 35 | 400 | 11.2 | 16.51 | 4.5 | 5 | 0.61 | 3.76 | 75.33
LM45-L3 | 45 | 35 | 110 | 5.64 | 16.51 | 3.5 | 5 | 0.46 | 3.63 | 10.12
LM45-M3 | 45 | 35 | 225 | 9.14 | 16.51 | 4.5 | 5 | 0.46 | 3.63 | 30.53
LM45-H4 | 45 | 35 | 400 | 12.95 | 19.81 | 4.5 | 6 | 0.61 | 3.76 | 58.31
LM45-L4 | 45 | 35 | 110 | 6.76 | 19.81 | 3.5 | 6 | 0.46 | 3.63 | 8.43
LM45-M4 | 45 | 35 | 225 | 10.8 | 19.81 | 4.5 | 6 | 0.46 | 3.63 | 24.97
LM45-H5 | 45 | 35 | 400 | 15.37 | 23.11 | 4.5 | 7 | 0.61 | 3.76 | 51.68
LM45-L5 | 45 | 35 | 110 | 7.9 | 23.11 | 3.5 | 7 | 0.46 | 3.63 | 7.23
LM45-M5 | 45 | 35 | 225 | 12.7 | 23.11 | 4.5 | 7 | 0.46 | 3.63 | (未列明)

Caractéristiques / spécifications techniques:

• 型号：Multi Turn Wave Springs（多圈波形弹簧）
• 材料示例：17-7PH 不锈钢（高抗拉强度、耐疲劳、可在高达约200℃环境下使用，常做钝化处理以保持耐腐蚀性与外观）
• 常见替代材料：不锈钢、铬镍铁合金、钛、磷青铜、铍铜
• 典型应用：航空航天、精密机械、液压密封、高端电机、阀门、离合器、轴承组件等
• 设计优势：节省轴向安装空间（可达约50%）、显著减轻重量（可达约70%）、适合轴向空间受限场合
• 寿命参考：在最低工作高度约10000次，减少压缩量可显著延长寿命（理论上可达约100万次）
• 产品规格表已列出多个零件编号及其孔径、轴直径、加载、工作高度、自由高度、厚度与回弹率等参数
