压缩弹簧 LM28 series

卷绕波形扁线

产品概述

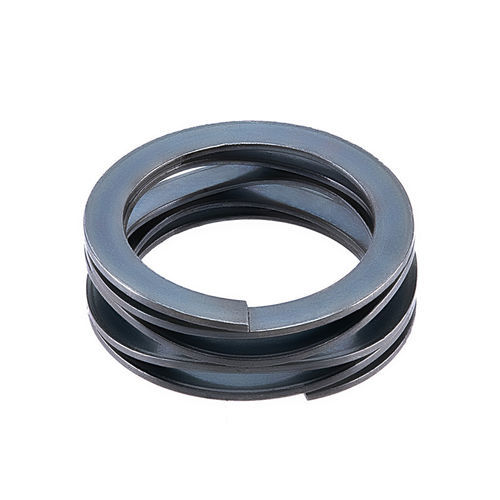

波形弹簧，也称为螺旋波形弹簧或波形垫圈，由预硬化扁线通过边缘缠绕工艺制成，在线圈边缘添加波形以赋予弹簧特性。带垫片端的多匝波形弹簧适用于所有需要严格载荷—挠度规格且轴向空间关键的应用场景。它的基本作用是在螺母拧紧后为螺母提供轴向力，增加螺母与螺栓之间的摩擦力，从而防止因振动或设备运行导致的松动。

材料与热处理
主要材料：65Mn 弹簧钢；热处理后硬度范围：HRC44-51；表面经过适当表面处理以提高耐腐蚀性和使用寿命。该系列也可用多种原材料制造（示例：碳钢、不锈钢、镍铬铁合金、铜合金、钛合金等）。

结构与锁止原理
锁紧垫圈（卡簧）通常由两片垫圈组成：外侧为径向浮雕面，内侧为螺旋齿面。装配时，内侧螺旋齿相对啮合，外侧径向浮雕面与接触表面配合，使组件在振动条件下能实现错位啮合，从而达到增强锁紧效果的目的。

失效影响因素

• 制造质量问题：生产或材料缺陷会导致早期弹性疲劳，从而缩短弹簧寿命并引起失效。
• 使用环境：高温或恶劣环境可能超过材料弹性极限，导致弹簧失效或性能下降。

典型应用

• 精密仪器：千分尺、千分表、检测设备等，提供准确且一致的力。
• 航空航天与国防：执行器、阀门等需要可靠一致力的组件。
• 医疗设备：手术器械、植入器件及诊断设备，提供精确一致的力。
• 电子产品：手机、笔记本等消费电子，在紧凑空间内提供可靠力。
• 工业机械：泵、马达及其他需可靠力输出的机械部件。

产品特点

• 在紧凑设计中能产生高作用力，适合空间受限应用。
• 力输出一致，适合需要精确力控制的场合。
• 耐用，采用优质材料并经过热处理和表面处理。
• 垫片端（shim end）可精确控制安装高度和负载。
• 多功能与薄型设计，适用于医疗、航空、电子和工业等多种领域。

规格表
零件编号 | 孔径 (mm) | 轴径 (mm) | 载荷 | 工作高度 (mm) | 自由高度 (mm) | 波浪 | 转弯 | 厚度 (mm) | 径向墙 (mm) | 回弹率 (N/mm)
LM28-H1 | 28 | 22 | 130 | 4.57 | 7.24 | 3.5 | 3 | 0.46 | 2.39 | 48.69
LM28-L1 | 28 | 22 | 50 | 3.76 | 7.24 | 3.5 | 3 | 0.3 | 2.39 | 14.37
LM28-M1 | 28 | 22 | 80 | 4.39 | 7.24 | 3.5 | 3 | 0.38 | 2.39 | 28.07
LM28-H2 | 28 | 22 | 130 | 6.07 | 9.65 | 3.5 | 4 | 0.46 | 2.39 | 36.31
LM28-L2 | 28 | 22 | 50 | 5.00 | 9.65 | 3.5 | 4 | 0.3 | 2.39 | 10.75
LM28-M2 | 28 | 22 | 80 | 5.84 | 9.65 | 3.5 | 4 | 0.38 | 2.39 | 21.00
LM28-H3 | 28 | 22 | 130 | 7.59 | 12.07 | 3.5 | 5 | 0.46 | 2.39 | 29.02
LM28-L3 | 28 | 22 | 50 | 6.27 | 12.07 | 3.5 | 5 | 0.3 | 2.39 | 8.62
LM28-M3 | 28 | 22 | 80 | 7.32 | 12.07 | 3.5 | 5 | 0.38 | 2.39 | 16.84
LM28-H4 | 28 | 22 | 130 | 9.12 | 14.48 | 3.5 | 6 | 0.46 | 2.39 | 24.25
LM28-L4 | 28 | 22 | 50 | 7.52 | 14.48 | 3.5 | 6 | 0.3 | 2.39 | 7.18
LM28-M4 | 28 | 22 | 80 | 8.79 | 14.48 | 3.5 | 6 | 0.38 | 2.39 | 14.06
LM28-H5 | 28 | 22 | 130 | 10.64 | 16.89 | 3.5 | 7 | 0.46 | 2.39 | 20.80
LM28-L5 | 28 | 22 | 50 | 8.79 | 16.89 | 3.5 | 7 | 0.3 | 2.39 | 6.17
LM28-M5 | 28 | 22 | 80 | 10.24 | 16.89 | 3.5 | 7 | (—) | (—) | (—)

特征 / 技术规格

• 常用材料：65Mn 弹簧钢，亦可选用不锈钢、Inconel、铜合金、钛合金等。
• 热处理硬度：HRC44–51（典型，取决于材料与工艺）。
• 可提供多种波形、圈数与端部形式（垫片端）以满足不同载荷-挠度要求。
• 适用于轴向空间受限且需要稳定力输出的工业、航空、医疗及电子应用。
• 表面处理可按应用需求选择以改善耐腐蚀性与寿命。
