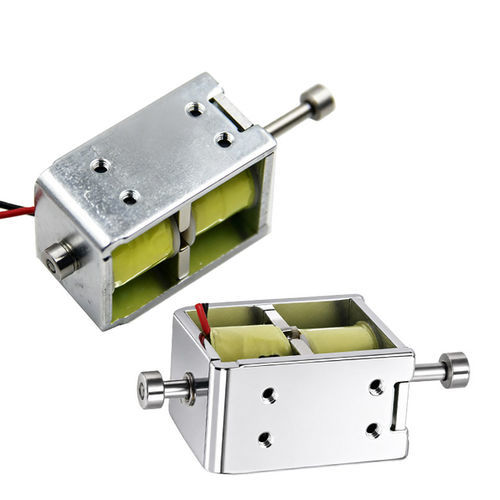

吸持电磁铁 WL0837线性闭锁自保式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 线性, 吸持, 自保式, 闭锁
- 其他特性
- 紧凑型, 小型, 电磁, 磁性锁闭型, 永磁式, 双稳态, 偏振, 直流, 推挽式
- 电压
最多: 24 V
最少: 3.6 V
- 力度
2.94 N
- 运行行程
最多: 5 mm
(0.2 in)最少: 3 mm
(0.12 in)
产品介绍
Overview
WL0837 双稳态保持式电磁铁是一款面向需要低平均功耗保持位置的电机电装置。通过永久磁铁在一次极性相关的短脉冲后将销钉保持在两个稳定位置之一，从而无需持续的保持电流。其紧凑结构适用于电池供电、空间受限或安全关键的工业、车载与安防系统。
Product overview (compact bistable latching solenoid)
工业级紧凑设计，提供推拉和旋转类型，外壳为钢或不锈钢，高导电性铜线圈。可由低压直流供电（典型 3.6V–24V）驱动。磁保持在脉冲后实现零保持功耗。多种尺寸、行程和安装选项，便于集成于自动化、流体控制、锁定与车辆系统。
How it works
设备结合了电磁线圈与永久磁铁。对线圈施加短时电脉冲（依极性）会增强或抵消永久磁铁的磁场，使销钉移动到另一稳定位置；脉冲结束后永久磁铁在无功耗下保持该位置。反向极性的脉冲可将销钉复位。切换采用毫秒级短脉冲，显著降低平均能耗并减少热量产生。
Features
Difference: single-latching vs double-latching
单锁定（single-latching）在脉冲后仅在一端保持位置，需反向脉冲返回。双锁定（double-latching，真正的双稳态）在行程两端均可可靠锁定且无需电源。根据应用是否需要被动保持单端或双端位置选择类型。
Applications
Advantages & Disadvantages
Troubleshooting (common issues & remedies)
Design tips & selection guidance
确保驱动电路能提供所需的脉冲电压、电流和持续时间。如需断电时到达特定安全状态，应设计专用电路（例如电容放电或备用机构）。考虑退磁风险，选择合适温度等级并在必要时加屏蔽。选择保持力至少为预期机械载荷的2倍。明确所需推力/拉力、行程、供电电压及环境约束（温度、湿度、耐腐蚀性）。根据磁干扰敏感性和机械磨损权衡单锁定或双锁定方案。
Product Datasheet (key parameters)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10–20W
Push Pull Force: 300 Gf
Holding Force: 500 Gf
Stroke (mm): 3–5 mm (customizable)
Working Duty: 20%
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 mm
Install Style: Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen
Technical specifications
WL0837 双稳态保持式电磁铁是一款面向需要低平均功耗保持位置的电机电装置。通过永久磁铁在一次极性相关的短脉冲后将销钉保持在两个稳定位置之一，从而无需持续的保持电流。其紧凑结构适用于电池供电、空间受限或安全关键的工业、车载与安防系统。
Product overview (compact bistable latching solenoid)
工业级紧凑设计，提供推拉和旋转类型，外壳为钢或不锈钢，高导电性铜线圈。可由低压直流供电（典型 3.6V–24V）驱动。磁保持在脉冲后实现零保持功耗。多种尺寸、行程和安装选项，便于集成于自动化、流体控制、锁定与车辆系统。
How it works
设备结合了电磁线圈与永久磁铁。对线圈施加短时电脉冲（依极性）会增强或抵消永久磁铁的磁场，使销钉移动到另一稳定位置；脉冲结束后永久磁铁在无功耗下保持该位置。反向极性的脉冲可将销钉复位。切换采用毫秒级短脉冲，显著降低平均能耗并减少热量产生。
Features
- 高能效：仅在切换脉冲期间消耗能量，保持时无功耗。
- 双稳态保持：永久磁铁维持两种稳定状态。
- 由于短脉冲工作，发热极低。
- 故障安全：掉电时保持最后状态。
- 体积紧凑：与连续通电电磁铁相比线圈更小，装配占用空间更少。
Difference: single-latching vs double-latching
单锁定（single-latching）在脉冲后仅在一端保持位置，需反向脉冲返回。双锁定（double-latching，真正的双稳态）在行程两端均可可靠锁定且无需电源。根据应用是否需要被动保持单端或双端位置选择类型。
Applications
- 流体控制：灌溉、暖通（HVAC）、卫生阀门——一次脉冲开闭，保持时无需功耗。
- 安防与门禁：智能门锁、机柜/服务器机架锁，在断电情况下仍能保持状态。
- 航空航天与汽车：用于闩锁、隔离开关、电池管理等需低功耗保持的位置执行器。
- 工业自动化：分拣门、安全联锁、锁存继电器及其他需保持位置的机构。
- 电池供电的物联网与远程设备，对极低能耗有严格要求的场景。
Advantages & Disadvantages
- 优点：极低的平均能耗、极少发热、高可靠性、断电后保持位置。
- 缺点：单件成本高于普通电磁铁；需能产生双极性脉冲的驱动电路；在极高温度或强外磁场下易退磁；行程通常比某些连续工作电磁铁短。
Troubleshooting (common issues & remedies)
- 问题：无法切换 — 原因：脉冲能量不足（电压/电流/持续时间不够）。解决：确认驱动器可提供所需脉冲并检查接线及电压降。
- 问题：切换但不保持 — 原因：永久磁铁退磁或劣化。解决：检查工作环境（温度、磁暴露）；如退磁需更换。
- 问题：间歇性运行 — 原因：接触不良或电源不稳。解决：检查连接器、导通性和电源稳定性，确认控制脉冲形状。
- 问题：上电状态不确定 — 原因：上次状态未知。解决：实现上电初始化例程以命令到已知安全状态。
Design tips & selection guidance
确保驱动电路能提供所需的脉冲电压、电流和持续时间。如需断电时到达特定安全状态，应设计专用电路（例如电容放电或备用机构）。考虑退磁风险，选择合适温度等级并在必要时加屏蔽。选择保持力至少为预期机械载荷的2倍。明确所需推力/拉力、行程、供电电压及环境约束（温度、湿度、耐腐蚀性）。根据磁干扰敏感性和机械磨损权衡单锁定或双锁定方案。
Product Datasheet (key parameters)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10–20W
Push Pull Force: 300 Gf
Holding Force: 500 Gf
Stroke (mm): 3–5 mm (customizable)
Working Duty: 20%
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 mm
Install Style: Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen
Technical specifications
- Model: WL0837
- Brand: Weilong Technology
- Rated supply: DC 12V
- Rated power: 10–20 W
- Push/pull force: 300 Gf
- Holding force: 500 Gf
- Stroke: 3–5 mm (customizable)
- Working duty: 20% (typical)
- Service life: ~100,000 cycles
- Material: high-quality magnet iron
- Lead wire: 200 mm
- Mounting: screw
- Insulation class: B
- Operating temperature: -10°C to 100°C
- Certifications: CE, RoHS, ISO9001
- MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Typical delivery: 30 days
