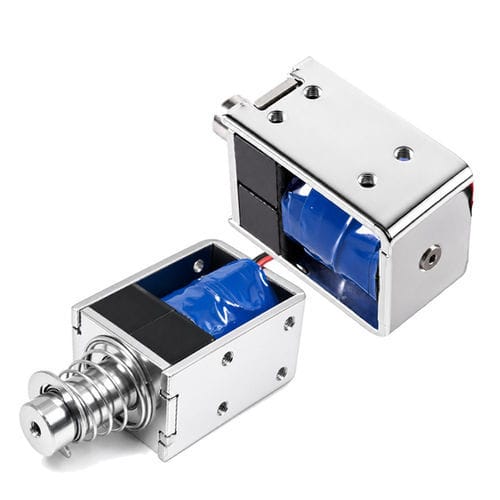

吸持电磁铁 WL1037

闭锁自保式微型

产品概述
WL1037 为自锁式（双稳态）直流电磁铁，推拉式结构，专为需避免连续通电的锁定与保持场景设计。通过永久磁铁实现机械锁定，仅在切换状态时需短促直流脉冲，适用于电池供电和节能型系统。

主要特性

• 双稳态两位置运行：无需持续电流即可保持位置。
• 脉冲驱动：毫秒级切换，保持功耗低。
• 支持单线圈（需极性反转）或双线圈驱动方案。
• 体积紧凑，力重比高。
• 外壳可选：开放、管状（耐湿）或密封（可选 IP65/IP67）。

产品详情

• Brand: Weilong Technology
• 型号: WL1037
• 额定电压: DC 24.0 V（可选 3V、5V、12V、48V）
• 额定功率: 12.3 W
• 工作型式: Push-Pull
• 保持力: 2.6 N（典型）
• 行程: 10 mm（可定制 2–15 mm）
• 复位时间: 0.2 s
• 使用寿命: 约 500,000 次
• 绝缘等级: B；耐电压测试: AC 600V 2s
• 引线长度: 200 mm；安装方式: 螺丝
• 工作温度: -10°C 至 100°C
• 使用率: 与型号相关（建议脉冲/间歇工作）
• 认证: CE、RoHS、ISO9001
• 最小起订量: 1000 件；产能: 5000 件/周；交期: 约 30 天（深圳发货）

工作原理
该装置利用永久磁铁与线圈产生的磁路实现拉闸式自锁。受控极性短脉冲（或反向线圈通电）克服磁性锁定使衔铁运动，脉冲结束后永久磁通路径闭合，衔铁在无电流情况下保持在最终位置。

优点

• 保持态功耗非常低，适合电池设备。
• 待机无发热，提升线圈寿命与可靠性。
• 断电保持最后状态（fail-last）。
• 体积小，单位体积输出力高，便于空间受限设计。

注意事项

• 需极性反转驱动（单线圈需 H 桥）或双线圈驱动电路。
• 无固有故障返位功能，如需 fail-safe 需额外机械设计。
• 脉冲时长敏感：过短可能无法锁定，过长可能导致线圈过热。
• 相比基础电磁铁成本更高，因含磁体与精密装配。

应用场景

• 电子门锁、机柜与访问控制锁定。
• 电池供电设备：智能电表、便携仪器、远程定时器等。
• 售货机、票据机、自动分配装置。
• 工业自动化：阀门导向器、挡板、分流器等不适合连续通电的场合。
• 汽车电池触点、锁止机构等需低保持电流的场合。

故障排查要点

• 电气检查：确认输入电压、脉冲幅度/时长/极性；测量线圈电阻与绝缘。
• 机械检查：清洁衔铁孔、检查对中与气隙、检查弹簧状态。
• 自锁相关故障：设定/复位脉冲弱或缺失、磁体退磁、衔铁卡滞——修正驱动信号、清洁/对中或更换部件。

技术规格（关键值）

• Brand: Weilong Technology
• 型号: WL1037
• 额定电压: DC 24.0 V
• 额定功率: 12.3 W
• 工作型式: Push-Pull
• 保持力: 2.6 N
• 行程: 10 mm（可定制）
• 复位时间: 0.2 s
• 寿命: 500,000 次
• 认证: CE、RoHS、ISO9001
• 引线长度: 200 mm；安装: 螺丝；尺寸公差: ±0.1 mm
• 防护: 默认无（可选管状/密封型以达 IP 等级）
• 工作温度: -10°C 至 100°C；绝缘等级: B；耐电压: AC 600V 2s
• MOQ: 1000 件；供货能力: 5000 件/周；交期: 约 30 天；发货港: Shenzhen
