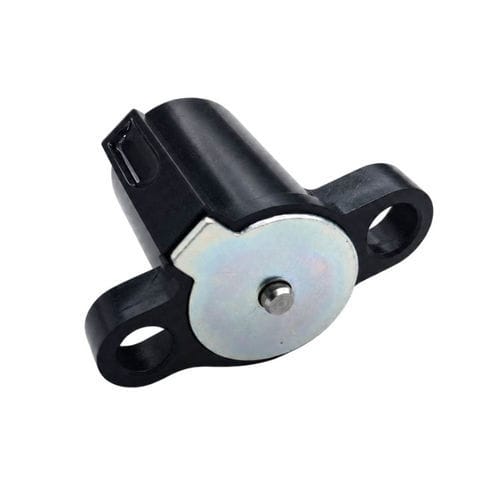

吸持电磁铁 WL2334

线性闭锁闭锁

概述
管式自锁电磁铁是紧凑型电磁执行器，采用双稳态（自锁）机构提供直线运动。触发后无需持续供电即可保持位置，从而降低能耗和发热。典型结构包括管式外壳、精密线圈、阀芯组件、可选永久磁铁、复位机构及安装结构。常见应用：门禁控制、智能锁、自动售货机、工业自动化、医疗设备及安防装置。

特点

• 紧凑的管式结构，磁效率高。
• 低功耗：由于磁性/机械自锁，仅在切换时消耗能量。
• 保持力可靠，运行安静。
• 提供多种电压、行程和保持力以适配不同应用。
• 结构耐用，安装便捷。

应用

• 智能门锁、机柜锁及酒店安防设备（电池供电解决方案）。
• 自动售货机的锁定与出货机构。
• 工业自动化：驱动、定位和互锁。
• 需小型化和低噪音的医疗设备与自动医用柜。
• 汽车执行（加油口、 安全机构）、通信设备、银行/储物柜系统。

优点与缺点

• 优点：节能（保持时无需持续电流）、响应快、运行安静、体积小、提供多种电压/行程/力选项、使用寿命长。
• 缺点：内部结构比基础推拉式更复杂（成本可能更高）、对不稳定供电敏感、永久磁铁在高温下可能退磁、通常行程比某些电机驱动执行器短。

故障排查与维护

• 确认供电电压与额定电压匹配，以确保正确自锁和释放。
• 检查线路和接头是否松动、损坏或腐蚀。
• 若电磁铁不工作，检查控制器和熔断器。
• 若阀芯卡滞或动作迟缓，清理管体和阀芯周围的灰尘或异物。
• 注意因负载过大、供电错误或通风不足导致的过热，以免损坏线圈绝缘。
• 保持力下降可能表明磁性退化；噪音或振动可能因安装松动或零件磨损造成。

选型指南
选型时评估所需工作电压、保持力（留安全余量）、行程长度（为力优化）、工作周期（间歇或连续）、环境条件（温度、湿度、防水需求）、响应速度、预计寿命周期、安装限制以及是否需要定制阀芯或安装方式。

管式自锁 vs 框架自锁 — 主要差异
设计与磁路：管式（闭合钢管）具有更高的磁效率和力密度；框架式（C/D框架）为开式，磁效率较低。管式通常提供更好的环境防护、更高的抗冲击/振动性能和更长的寿命，而框架式在洁净环境和大批量生产时更具成本效益。

产品资料摘要
提供WL2334管式自锁电磁铁的技术概述、操作说明、应用、特点、故障排查建议和选型建议。数据表列出额定电压、功率、力值及生产/供应信息表格。

常见问题（节选）

• 问：什么是管式自锁电磁铁？ 答：一种利用磁性或机械自锁在无需持续供电下保持位置的电磁执行器。
• 问：它如何节能？ 答：仅在位置切换时消耗能量；阀芯在无电流时仍保持锁定。
• 问：可用电压有哪些？ 答：常见电压包括6V DC、12V DC、24V、48V和89V DC；也可定制电压。
• 问：能否连续使用？ 答：主要设计用于间歇工作；连续工作可能导致过热。

技术规格

• Brand: Weilong Technology
• Model Number: WL2334
• Rated Voltage (V): DC 12V, 24V, 48V to 89V
• Rated Power (W): 7 - 14.4 W
• Work Model: Pull-Push Type
• Holding Force: 5 N (push force: 200 gf)
• Stroke: Customized
• Reset Time: 1 s
• Service Life: 200,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Carbon steel housing
• Lead Wire Length: 200 mm
• Install Style: mounted with screw hole for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1 - 100%
• Thread Depth: /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
