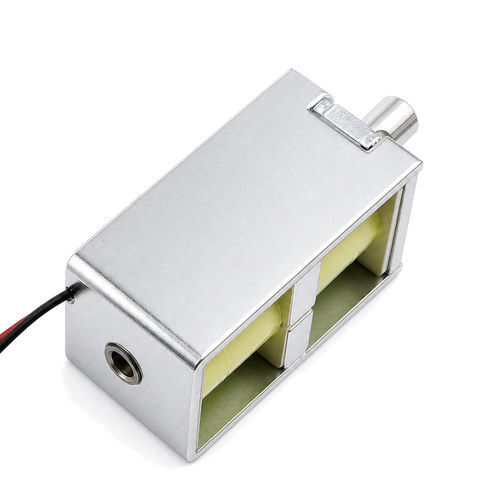

线性电磁铁 WL1253

自保式紧凑型双稳态

产品概述
WL1253为线性自锁（双稳态）电磁铁，利用永久磁钢实现机械锁定，在锁定状态下无需持续通电即可保持衔铁（伸出/缩回）位置。通过短脉冲改变极性来切换状态，锁定时不消耗电能，适用于电池供电和低待机能耗的系统。

主要功能描述
WL1253由线圈、永久磁体、衔铁和外壳组成。适当极性的短直流脉冲使磁场反转或增强，从而驱动衔铁移动；随后永久磁体保持新状态而无需额外电能。典型行程：6 mm（可定制）。工作电压常见范围可达DC 36 V，视型号而定。

工作原理
该器件将电磁体与永久磁体结合。永久磁体在无电时提供保持力，使衔铁处于伸出或缩回的稳定位置。施加正确极性的直流脉冲会产生瞬时磁场，抵消或强化永久磁体的磁场，从而使衔铁移至另一稳定位置。脉冲结束后，永久磁体保持该位置，直至下次相反极性的脉冲到来。

主要特性

• 双稳态工作：两种稳定位置，锁定时零功耗。
• 脉冲工作减少发热，适合间歇动作场合。
• 内部永久磁体使单位体积保持力较高。
• 响应快、结构紧凑；可提供磁屏蔽选项。
• 典型脉冲工作：短脉冲（例如20–100 ms）；WL1253建议电压上限为DC36V。

如何避免常见设计错误

• 持续供电模式：避免连续通电。将脉冲时长限制在20–100 ms以防线圈过热。
• 极性错误：使用H桥或双向驱动器；单向晶体管驱动无法反转极性。
• 反向电动势：脉冲结束时会产生电压尖峰，需配置续流二极管或齐纳二极管吸收。
• 过载：不要超过额定保持力；建议设置机械限位。
• 电源能力不足：确保电源能提供突入/脉冲电流（12 V 下可达1–2 A）。
• 铁磁干扰：避免附近有钢铁件分散磁通，尽量使用非铁金属安装件。
• 退磁风险：避免过高温度或错误重复脉冲导致永久磁体退磁。

技术参数（摘录）

• Brand: Weilong Technology
• Model Number: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Model: Push-Pull Type
• Holding Force: 3000 GF
• Stroke (mm): 6 mm（可定制）
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Install Style: Screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (non-IP rated)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Pushing Force: 600 GF
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth (mm): /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen

优点与缺点

• 优点：锁定时零待机功耗；保持状态时几乎无发热；具机械记忆功能（断电仍保持位置）；体积紧凑，间歇使用寿命长。
• 缺点：需双向驱动（H桥）；通常牵引力低于持续供电型电磁铁；不适合非常高频切换；对强外部磁场敏感；保持力由磁铁强度决定，无法通过电流调整。

故障排查要点

• 无法锁定（移动但不保持）：脉冲宽度过短或磁体退磁。将脉冲增至50–100 ms；必要时更换磁体。
• 完全不动作：线圈断路/短路、机械卡滞或驱动器故障。检查线圈电阻、衔铁孔通畅性并验证驱动电压。
• 锁定间歇：极性不对称、脉冲电流不足或卡滞。确认极性并稳定供电（在线圈附近并联低ESR电容）。
• 在负载下解锁：外部荷载超过保持力或安装铁磁件干扰。使用更大保持力的型号或采用非铁安装件。
• 脉冲时过热：检查固件定时（脉冲宽度）或MCU错误导致晶体管持续导通；增加看门狗或硬件限制以防长时间通电。

适用场景
典型应用包括智能门锁、表计切断阀、便携医疗设备（阀门/控制）、电动汽车锁止机构、自动售货机、门禁系统、IoT执行器及其他需在无电时保持状态的低功耗自动化设备。

技术规格摘要

• Model: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Type: Push-Pull (bi-stable)
• Holding Force: 3000 GF
• Pushing Force: 600 GF
• Stroke: 6 mm (customizable)
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Mounting: Screw
• Dimension Tolerance: +/- 0.1 mm
• Waterproof: None (not IP rated)
• Insulation Class: B
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 1000 pcs
• Supply Capacity: 5000 pcs/week
• Typical lead-time: 30 days
