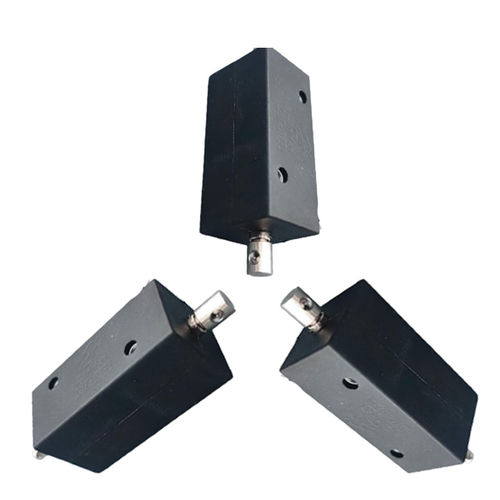

吸持电磁铁 WL0735B

闭锁自保式紧凑型

产品概述
推拉式锁存电磁铁是一种电机电装置，能提供推拉线性运动并在不持续供电的情况下保持锁存位置。短脉冲供电可改变状态；衔铁由永久磁铁或机械锁定机构保持，适用于自动化系统和电池供电设备的节能驱动方案。

工作原理
电脉冲给线圈通电，使内部衔铁移动到推或拉位置。衔铁由磁体或机械闩锁保持，无需持续电流。反向脉冲或释放线圈可解除锁存并使衔铁回到初始状态。

主要特性

• 锁存后无需持续供电
• 运行时发热低
• 响应快速，适合高频切换
• 体积小，工作噪音低
• 寿命长、适合高循环应用
• 电压、行程和保持力可定制

工业应用

• 工业自动化：锁定机构、分拣与输送系统、机器人执行器、安全互锁
• 门禁控制：电子门锁与机柜锁
• 自动售货与分配设备
• 医疗设备与便携仪器
• 汽车系统：电子锁、座椅或传动机构
• 阀门与流体控制设备、物联网与电池供电设备

优点

• 仅在切换时消耗电能，能耗低
• 无需保持电流
• 工作温升低、寿命长
• 定位精度高，运行安静

缺点

• 设计较复杂，通常比非锁存电磁铁成本更高
• 许多设计需要脉冲控制电路（反向极性或双线圈）
• 保持力受磁体/锁结构设计影响，对于超高载荷可能不足
• 若未充分防护，可能受强外磁场或机械冲击影响

故障排查

• 核实供电电压与脉冲参数
• 检查布线、连接器和焊点
• 测量线圈电阻，检查开路或短路
• 检查机械卡阻、污染或腐蚀情况
• 确认锁存机构完整性与脉冲持续时间
• 评估占空比以避免因连续超时工作导致过热

选型建议

• 明确所需保持力和推/拉力
• 确认所需行程（本型号典型为3–5 mm）
• 选择工作电压（DC12V或DC24V）及允许电流
• 定义占空比、切换频率及响应时间要求
• 核对安装尺寸、环境防护及工作温度范围
• 进行原型测试以验证力学、电气与耐久性能

技术规格

• Brand: Weilong Technology
• Model Number: WL0735B
• Rated Voltage: DC 12V or DC 24V
• Rated Power: 9 W
• Work Model: Push–Pull (latching)
• Holding Force: 500 Gf
• Push/Pull Force: 120 Gf
• Stroke: customizable, 3–5 mm
• Current: 0.75 A
• Material: carbon steel housing
• Lead Wire Length: 200 mm
• Install Style: mounted with screw holes
• Tolerance of Dimension: ±0.1 mm
• Water-proof: none specified
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Service Life: ~100,000 cycles
• Payment Terms: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply Ability: 5,000 pcs per week
• Delivery Time: 40 days
• Port of Loading: Shenzhen
